Что такое модуль SFP и как он работает?
SFP - это компактный трансивер с возможностью горячей замены, который может реализовать преобразование электрического и оптического сигнала для расширения исходного расстояния между линиями. В данной статье мы затронем весь спектр данного оборудования.
Зачастую он используется при передаче по сети 1G на короткие и большие расстояния на основе различных стандартов IEEE.
Для передачи на короткие расстояния, используются 1000BASE-T и 1000BASE-SX SFP. 1000BASE-T SFP оснащен портом RJ45, он поддерживает сетевое расстояние до 100 метров при работе по кабелю Cat5. 1000BASE-SX SFP - многомодовый SFP, SFP означает Short Range (короткое расстояние). Этот трансивер работает на длине волны 850 нм по многомодовому оптоволоконному кабелю LC длиной до 550 метров.
Для передачи на большие расстояния используют 1000BASE-LX SFP. Данный трансивер поддерживает канал длиной 10 километров, работающий на длине волны 1310 нм, - по одномодовому дуплексному LC-кабелю.
Следует отметить, что использование 1000BASE-EX и 1000BASE-ZX SFP позволит достигать более длинных расстояний - 40 километров и 80 километров соответственно, по одномодовому дуплексному LC-кабелю.
Для экономии волоконно-оптического кабеля самым разумным выбором будет использование BiDi SFP. Он может обеспечить двунаправленную передачу по одиночному волокну. Следует помнить, что BiDi SFP всегда должен использоваться парами с одинаковой длиной волны.
Трансиверы DWDM SFP способны работать в сетях, протяженностью вплоть до 200 км

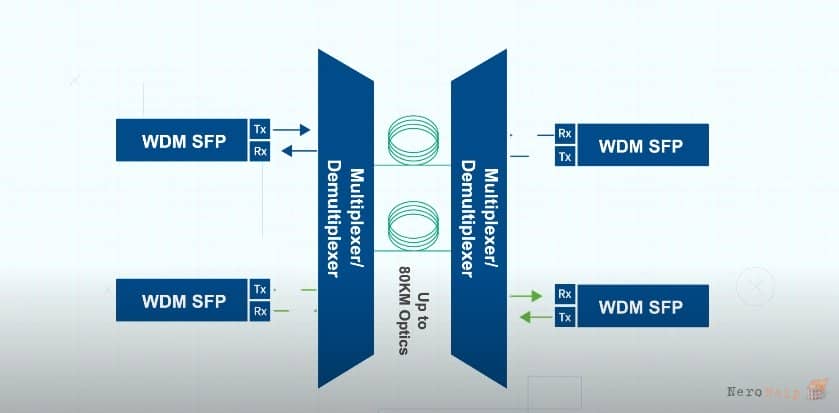

В связи с необходимостью увеличения пропускной способности сети при более низкой стоимости волокна, была разработана технология под названием WDM. Она позволяет передавать больше данных по одному волокну при объединении трансиверов WDM с WDM MUX. Приемопередатчики WDM включают в себя CWDM SFP и DWDM SFP. Модули CWDM SFP выпускаются с 18 длинами волн в диапазоне от 1270 нанометров до 1610 нанометров и обычно поддерживают расстояние до 80 км. DWDM SFP используется для сетей DWDM, поддерживает до 45 различных длин волн и способен обеспечить отличную пропускную способность для сетей протяженностью до 80, а иногда и 200 километров. Но и это не предел!
Именно при использовании DWDM достигается максимальный охват оптических сетей. Увеличить их дальность призваны усилители EDFA, значительно повышающие производительность связи данных трансиверов. Благодаря им протяженность DWDM может достигать нескольких тысяч километров!
