NFC Taglnfo
Содержание:
1. Играем с тегами;
2. NFC Taglnfo (Вы читаете данный раздел);
3. Пишем данные;
4. Домашняя автоматизация.
Для начала разберемся, что за теги нам достались. Китайцы обычно никаких подробностей на этот счет не сообщают, а уж о картах метро я вообще молчу. Запускаем NFC Taglnfo и подносим смартфон к тегу. Далее тапаем по пункту Tag Information и смотрим (скриншот «Читаем NFC-тег»), что мы имеем:
• UID — уникальный идентификатор тега;
• RF Technology — стандарт, поддерживаемый тегом. В данном случае это ISO/IEC 14443 Туре A, то есть обычный RFID-тег с поддержкой первой версии протокола обмена данными (Туре А);
• TagType —тип (или, лучше сказать, «модель») тега. В данном случае NTAG203 — это Ml FARE Ultralight C, самый дешевый на данный момент тег. Буква C означает поддержку криптозащиты данных. Еще бывает Topaz 512, который вмещает 450 байт информации, и MIFARE Classic 1К (716 байт), используемый в тегах TecType и нередко в картах метро;
• Manufacturer — производитель тега. NXP Semiconductors — 90% всех NFC-тегов делают они (семейство MIFARE).
С использованием подобной технологии можно организовать систему любой сложности, будь то Wi-Fi-метка, или шифрованный ключ на эксклюзивные тендеры (http://tenderhunter.ru/).

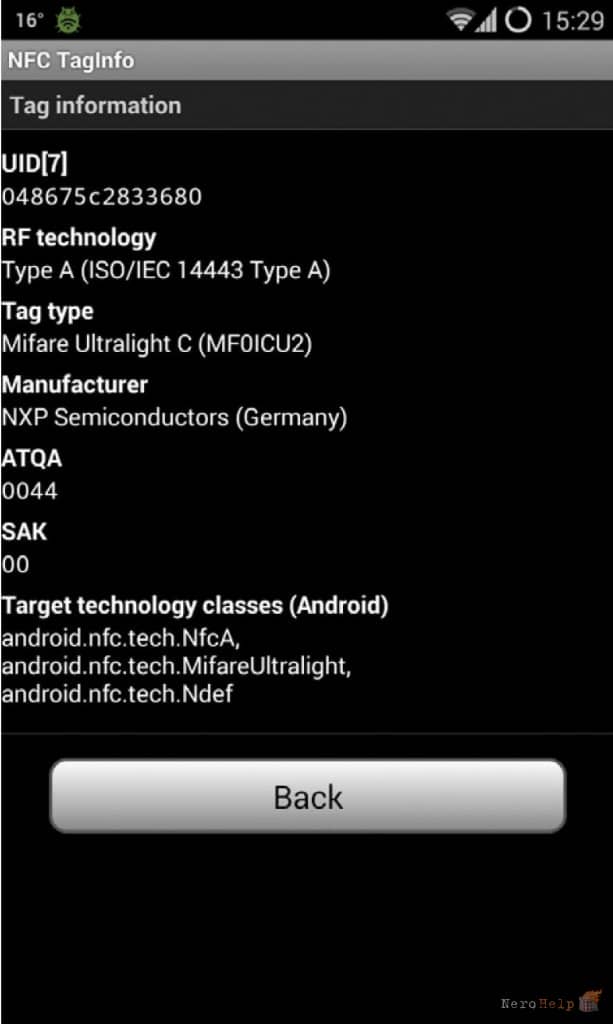

Читаем NFC-тег
Теперь возвращаемся обратно и переходим в меню NDEF information. NDEF — это один из стандартов NFC, который описывает формат хранения информации в памяти тегов и ее передачи считывателю. Тег может содержать несколько NDEF-сообщений, каждое со своим идентификатором и типом, по которому смартфон может определить, как интерпретировать содержащиеся в нем данные. Тип задается в формате URI, MIME или домен:сервис, если речь идет о каком-то специфичном для считывателя типе (например, тот самый android, cormpkg).
В меню NDEF information нас в первую очередь интересуют строки Maximum message size (полезный объем тега), Is tag writable (поддержка записи) и Сап tag be write-protected (поддержка защиты от записи). Последняя опция позволяет заблокировать запись тега для всех устройств, кроме нашего. Кроме того, тег можно заблокировать навечно, так, чтобы его больше никогда нельзя было записать. В этом случае в предпоследней опции будет указано no.
Переходим в меню NDEF message. Если тег содержит какие-либо данные, все они будут отображены здесь с разбиением на сообщения. Остальные опции NFC Taglnfo позволяют просмотреть информацию о памяти тега: фактический объем, дамп в форматах HEX и ASCII, права доступа к страницам памяти и так далее. Рекомендую вернуться к этим опциям после записи в тег данных.
