Обзор материнской платы ASRock X99 WS
Системные платы для серверов и рабочих станций обыкновенно направляются изготовителями напрямую партнерам, занятым сборкой соответствующих компьютерных систем. Существенная примета сегодняшнего положения дел в сегменте плат для энтузиастов, о которой мы упоминали уже во вводной части настоящего обзора, — массовое появление там устройств, которые ранее в розницу попадали гораздо реже.

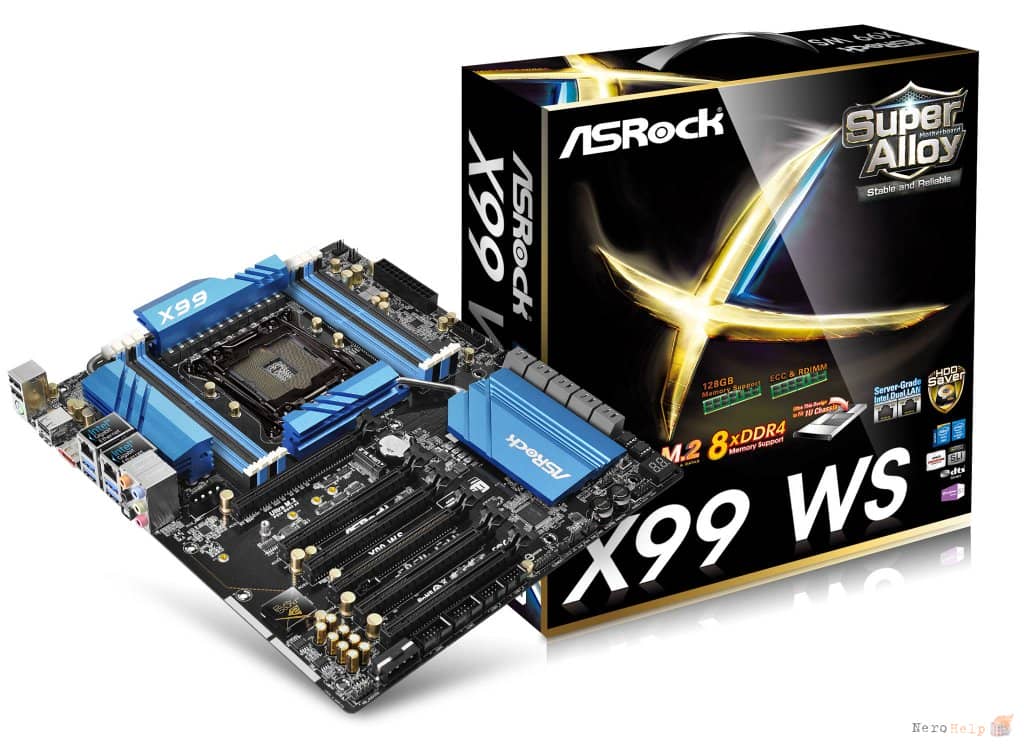

Вот и рассматриваемая здесь системная плата ASRock на базе логики X99 отмечена индексом WS, Workstation, т. е. предназначается в первую очередь для построения высокопроизводительных рабочих станций. Но при этом поставляется в красочной упаковке, с изрядным набором соединительных кабелей и аксессуаров (включая аппаратные мостики для многоадаптерных графических конфигураций), т. е. рассчитана в первую очередь на самостоятельную сборку мощного ПК. А рабочего, оверклокерского или геймерского — решать ее счастливому обладателю.
Плата увеличенного формфактора E-ATX поместится не во всякий системный блок. Однако те, кто собирается строить компьютер на ее основе, ориентируются на наиболее вместительные и удобные для регулярных модификаций и добавления новых компонентов модели. Черный текстолит платы и черные же расположенные на ней разъемы удачно гармонируют со светло-синим дизайном алюминиевых пассивных радиаторов на микросхеме системной логики и на элементах процессорной цепи питания. Радиаторы соединены тепловой трубкой для лучшего перераспределения отводимого тепла, а подсистема питания состоит из 12 фаз для стабильного и уверенного снабжения ЦП энергией.
В рамках фирменной концепции ASRock Super Alloy схемотехника платы представлена процессорными дросселями, рассчитанными на ток до 60 А (и специально разработанными для цепей питания ОЗУ), МОП-транзисторами Dual-N и конденсаторами Nichicon 12К Platinum с расчетным сроком службы 12 тыс. ч. Восемь гнезд для оперативной памяти DDR4 расположены в двух группах по обе стороны от процессорной контактной площадки. Гнезда готовы к работе не только с привычными для персональных систем модулями SDRAM, но и с «серверными», обладающими возможностью коррекции ошибок (ЕСС). Таким образом, помимо Core- процессоров поколения Haswell-E, вместе с ASRock X99 WS можно наиболее эффективно использовать и специализированные серверные ЦП той же архитектуры, традиционно относимые к подсемейству Хеоп (в данном случае разновидностей E5-1600/2600 V3).
Комплект гнезд расширения платы может показаться несколько однообразным: все они представляют собой полноразмерные разъемы PCI Express x16 — пять версии 3.0 и один 2.0.
В любой из этих разъемов можно установить и более короткую плату расширения — x8, x4 или x1. Два дискретных графических адаптера смогут работать на этой плате в максимальной по скорости конфигурации xi6+xi6, а четыре — во вполне адекватной x8+x8+x8+x8. Верно это только для старших представителей процессорного семейства Haswell-E, интегрированные PCIe-контроллеры которых оперируют 40 линиями PCI Express 3.0. Младший на данный момент Core i7-5820K со своими 28 линиями позволит сформировать лишь двухадаптерную конфигурацию x16+x8 или трехадаптерную x8+x8+x8.
Для подключения носителей данных на противоположный к расположению контактной панели торец платы выведена колодка с десятью разъемами SATA 3.0. Такое расположение позволяет не создавать над поверхностью платы лишние препятствия для установки протяженных графических адаптеров в виде гроздьев идущих к разъемам SAEA-кабелей. К тому же между гнездами PCIe x16 2.0 и 3.0 находится специализированный разъем Ultra M.2 (PCIe Gen3 Х4) для кэширующих (либо полноценных системных, если они обладают достаточной емкостью) полупроводниковых накопителей соответствующего формата.
Фирменная звуковая подсистема Purity Sound 2 размещена на изолированном от остальной схемотехники и защищенном от электромагнитных наводок участке платы; построена она на базе кодека Realtek ALC1150 и обеспечивает отношение сигнал-шум на уровне 115 дБ. Особенно ощутимо сказывается разница между Purity Sound 2 и стандартными интегрированными звуковыми решениями в области низких частот (ниже 100 Гц). На заднюю коммуникационную панель, помимо пяти аудиогнезд и оптического S/PDIF, выведены по четыре порта USB версий 2.о и 3.0, один eSATA 3.0, универсальный PS/2, два Gigabit Ethernet серверного уровня (контроллеры Intel I217LM и Intel I210AT). Здесь же располагается кнопка для сброса CMOS.
Интересно, что разработчики ASRock X99 WS предусмотрели и серверный вариант ее использования — с монтажом не в пъедестальный корпус, а в 1U-модуль стандартной 19-дюйм стойки. Эта предусмотрительность выразилась в применении очень коротких монтажных винтов для крепления «верхних» массивных компонентов платы к ее текстолитовой основе, а также более тонкой, чем принято для плат потребительского уровня, усиливающей пластины с обратной стороны процессорного гнезда. В результате эффективная толщина платы — от нижней стороны до поверхности обрамления монтажной площадки — составляет менее 3 мм.

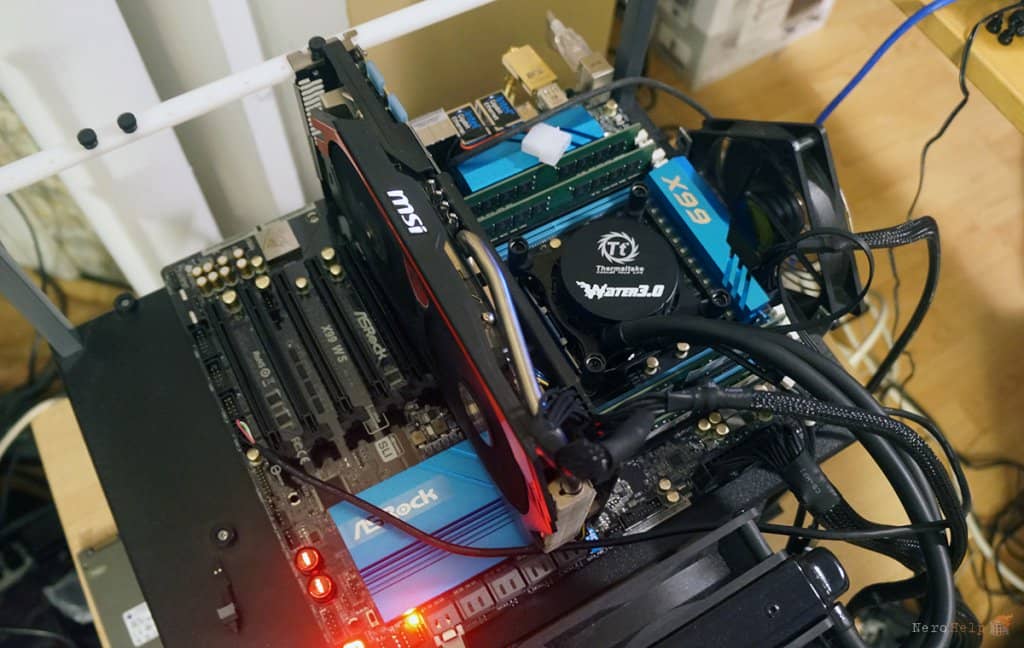

В ходе наших испытаний на тесте SiSoft Sandra 2014 64-bit показатель Processor Arithmetic Dhrystone AVX2/ Whetstone Singl-float/Double-float AVX для рассматриваемой платы находится на уровне 301/173/125 GIPS/ GFLOPS/GFLOPS. На тесте PCMark 8 Professional Edition рейтинг Creative accelerated 3.0 составил 5540 баллов, а на 3DMark 11 — X5637 баллов. Удачное ценовое позиционирование ASRock X99 WS в сочетании с достойной функциональностью и рядом дополнительных бонусов (упомянем фирменный магазин приложений для оптимизации и управления работой системы ASRock АРР Shop, а также присутствие пятиконтактного разъема Thunderbolt AIC для подключения соответствующего модуля расширения второго поколения) сделают это устройство желанным выбором для множества энтузиастов. Особенно для тех, кто собирается на готовом передовом компьютере не столько играть или ставить рекорды разгона, сколько работать.
