Классический соединитель MPO и его клоны | Разъемы MPO первого поколения
Содержание:
1. Первые шаги MPO;
2. Разъемы MPO первого поколения (Вы читаете данный раздел);
3. Соединитель MTP;
4. Изменение гендерности и полярности вилок;
5. МОДЕРНИЗАЦИЯ МЕХАНИЗМА ФИКСАЦИИ;
6. Линзовые варианты MTP/MPO.
Вполне естественно, что такое сложное и революционное по своей сути изделие, которым является MPO, прошло этап довольно многочисленных «детских болезней», и, как следствие, немало усилий было потрачено на их преодоление.
Первоначально MPO был доступен для применения в составе только многомодовых линий и поставлялся в двух вариантах: так называемом регулярном (англ, regular) с гарантированными потерями 0,75 дБ и улучшенном (англ, high performing или elite). Последний за счет тщательной обработки и ужесточения допусков по геометрии обеспечил снижение потерь до 0,3-0,4 дБ.
Последующее совершенствование технологии позволило:
• настолько снизить уровень вносимых потерь и обратных отражений, что появилась возможность использовать соединитель в составе одномодовых трактов передачи;
• создать APC-вариант разъема (компания Sumitomo) и тем самым обеспечить его применение в сетях доступа;
• вплотную приблизить характеристики многоволоконного разъема к дуплексным и симплексным разъемным соединителям традиционного дизайна.
Следует, однако, отметить, что на сегодняшний день многомодовый MPO (или его клоны) позволяет соединять максимум 72 волокна, которые сгруппированы в 6 рядов по 12 световодов в каждом (в начале первого десятилетия нового века такой вариант разъема продемонстрировала компания AMP NetConnect). Для его одномодового варианта количество одновременно сращиваемых волокон ограничено 24 (два ряда по 12 световодов в каждом).
Большее удобство использования при построении коммутационного поля с высокой плотностью было достигнуто за счет следующих очевидных и отработанных ранее на симплексных и дуплексных коннекторах решений:
• применение ленточной или стержневой тяги, прикрепляемой к кольцевому движку фиксатора розетки в вилке;
• переход на изогнутые под углом 90° хвостовики оптического кабеля (англ, flex angle boot).

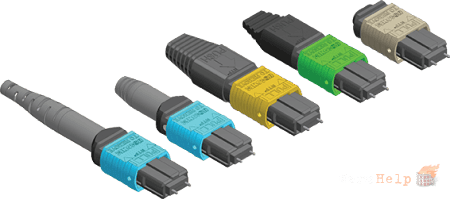

В серийное производство внедрены варианты соединителя с хвостовиками, форма которых оптимизирована для работы с ленточными и круглыми оптическими кабелями.
Компания Furukawa предложила вариант разъема MPO, допускающий простую разборку в полевых условиях, что заметно облегчает очистку торцевой поверхности наконечника и полировку волокон.
