Реализация пограничной топологии Skype for Business 2015
Содержание:
1.Часть I (Вы читаете данный раздел);
2. Часть II;
3. Часть III.
В Skype for Business 2015 роли сервера выполняют определенные функции. Например, внешний сервер Front End Server обеспечивает возможность работы служб мгновенного обмена сообщениями, instant messaging (IM), предоставления сведений о присутствии, осуществление вебконференций, проверку подлинности пользователей и т.д. Пограничный сервер Edge Server позволяет сотрудникам дистанционно получать доступ к службе IM, сведениям о присутствии, аудио, видео (A/V) и веб-конференциям без использования виртуальной частной сети, virtual private network (VPN). Федеративные отношен и я позволяют организациям обмениваться друг с другом данными в следующих режимах: IM и сведения о присутствии, аудио и видео, а также совместный доступ к рабочему столу. Для установки федеративных отношений каждая организация должна развернуть пограничный сервер. Тип федеративных отношений от организации к организации меняется. В этой статье мы исследуем автоматическое обнаружение открытых федеративных отношений; это означает, что обе организации имеют необходимые общедоступные записи DNS. Предыдущая статья по данной теме, в которой мы начали разговор о географически распределенной топологии Skype, «Распределенная реализация Skype», была опубликована в Windows IT Pro/RE № 6 за 2017 год. Все чаще сервер Skype for Business Server 2015 с несколькими пограничными серверами развертывается в различных географических регионах, и администраторам важно знать маршруты, которыми следуют протоколы в разных пользовательских сценариях, особенно для федеративных отношений удаленных компаний. В этой статье мы рассмотрим потоки аудио- и видеотрафика, когда два пользователя Skype в различных организациях с установленными федеративными отношениями вызывают друг друга через Skype 2015.
Консолидированный пограничный сервер предоставляет следующие службы:
• Пограничная служба доступа Access Edge. Она управляет передачей сигналов SIP и мгновенным обменом сообщениями.
• Служба пограничного сервера веб-конференций Web Conferencing Edge. Протокол Persistent Shared Object Model (PSOM) обеспечивает организацию конференций.
• Пограничная служба передачи аудио-и видеоданных Audio/Video Edge. Протоколы Simple Traversal of UDP through NAT (STUN)/Traversal Using Relay NAT (TURN) обеспечивают проход через брандмауэры и средства преобразования сетевых адресов (NAT).
В рассматриваемом примере установки пограничного сервера компания Contoso располагает центрами обработки данных, развернутыми в Редмонде и Сингапуре. Каждый офис считается основным для пользователя своего региона. В каждом расположении имеется развернутый и работоспособный пул серверов Skype for Business Server 2015.
Центры обработки данных Contoso в Редмонде и Сингапуре имеют пул серверов Skype for Business Server 2015 и пограничный сервер, развернутый в сети периметра. Топология пограничного сервера позволяет пользователям в Редмонде и Сингапуре работать дистанционно вместе с внутренними пользователями в любом пуле во всех режимах — IM и сведения о присутствии, конференции, общий доступ к приложениям, аудио и видео. Трафик к удаленным службам остается в регионе всегда, когда это возможно. Компания Contoso поддерживает открытые федеративные отношения; это позволяет пользователям находить контакты в других организациях и устанавливать связь с ними.
Компания Litware также имеет серверы Skype for Business Server 2015 с развернутым пограничным сервером в сети периметра. Автоматическое обнаружение Litware тоже позволяет пользователям находить контакты в других организациях и связываться с ними.
В данном сценарии два пользователя Skype 2015, находящиеся в различных организациях Skype for Business, решают начать аудио- или видеобеседу через Skype 2015. Sky ре-U1 работает удаленно в компании Contoso. Skype-U2 работает в офисе компании Liteware. Contoso и Liteware объединены в федерацию. На рисунках ниже показано три различных этапа подготовки и прохождения вызова между Skype-U1 и Skype-U2.

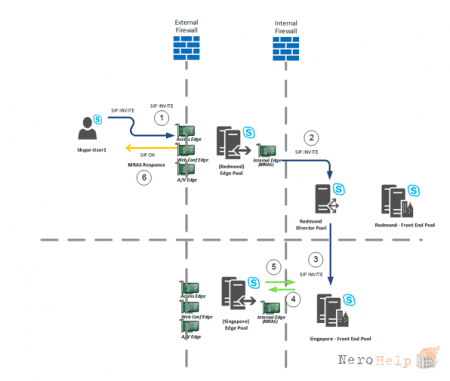

Проверка подлинности удаленного пользователя
Удаленный пользователь извлекает учетные данные MRAS

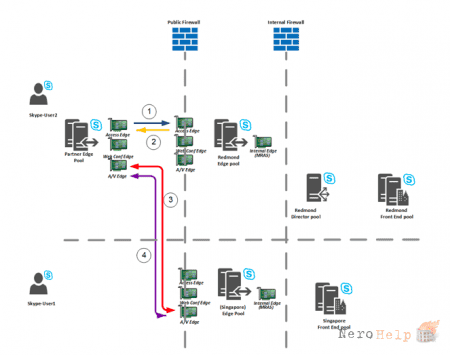

Локальный пользователь Skype инициирует федеративный вызов удаленного пользователя
