На втором этапе работ необходимо было определиться с логикой будущей маркировки. Рассматривалось несколько возможных подходов:
1. Последовательная маркировка портов в порядке их расположения на коммутационных панелях в шкафу по принципу P-NN, где P — номер панели в шкафу (один разряд, так как суммарное количество панелей в данном случае меньше десяти), NN — порядковый номер порта в панели (двузначный, от 00 до 24). В этом случае идентификаторы на рабочих местах создаются в зависимости от маркировки порта на другом конце линии — на коммутационной панели.
2. Маркировка портов по кабинетам пользователей с указанием номера комнаты и номеров портов внутри нее: FRR-NN, где FRR — номер кабинета (первая цифра соответствует номеру этажа), NN — порядковый номер порта в комнате (от 01 до об в маленьких помещениях и до 28 в зале с наибольшим количеством рабочих мест).
3. Сквозная нумерация портов на рабочих местах в пределах каждого этажа: F-NN, где F — номер этажа, NN — порядковый номер порта на этаже (не зависит от номера комнаты).
Печатные наклейки для коммутационных панелей, шнуров и фиксированных кабелей в системе
Для последующей печати наклеек использовался специальный принтер BRADY BMP21-PLUS, имеющий функции серийной печати по заданному шаблону на различные виды наклеек и материалов для телекоммуникационного применения (см. Рисунок выше). Подобные принтеры позволяют выполнить печать для любого из описанных методов, поэтому при выборе принципа нумерации можно исходить только из особенностей существующей системы и удобства последующей эксплуатации, без оглядки на возможности печати.
Метод А удобнее для маркировки портов в кроссовых панелях и позволяет сделать шкаф «красиво», но при этом идентификаторы не содержат информации о физическом расположении рабочих мест. Метод В, наоборот, по маркировке порта позволяет сразу понять, о каком рабочем месте идет речь, в какой комнате оно находится, но зато порты на панели нумеруются не подряд. Наконец, метод С удобен для больших помещений, где перегородки если и есть, то не капитальные (например, от модульной мебели), а порты расположены на несущих стенах либо в лючках и на сервисных колоннах.
В данном случае владелец системы предпочел метод В как наилучшим образом отвечающий потребностям эксплуатации. Поскольку на этом этапе уже имелся список всех портов, назначить каждому идентификатор выбранного типа не составило труда. Попутно решался вопрос, какой алфавит использовать для маркировки — латиницу или кириллицу (принтеры BRADY ВМР21, BMP21-PLUS и ВМР71 поддерживают не только русский интерфейс, но и кириллическую клавиатуру в дополнение к латинской). Исходя из сложившейся практики обозначений для структурированных кабельных систем, предпочтение было отдано латинице.
Необходимо отметить, что, выбирая принтер, исполнители остановились на модели BMP21-PLUS, поскольку для нее доступны узкие картриджи (ширина ленты 6,35 мм), что позволяет маркировать коммутационные панели, где над портами недостаточно места для обычных, более широких (высоких) наклеек. В последние годы коммутационные панели высокой плотности (High Density) получают все большее распространение, и в ответ на запросы заказчиков производитель предложил маркировочные решения для таких случаев: для модели BMP21-PLUS доступны ленты шириной 6,35 мм белого и желтого цвета.
В качестве символа, разделяющего поля идентификатора, кроме дефиса могут употребляться и другие знаки: точка, двоеточие, точка с запятой, знак подчеркивания, вертикальная черта, обычные, прямые и фигурные скобки, косая и обратная черта и другие. В принтерах BRADY реализована также возможность печати специальных электротехнических символов, телекоммуникационных обозначений, символов безопасности и других знаков. Иногда на выбор символов влияют эстетические предпочтения, иногда — четкость и читаемость, порой решающее значение приобретает доступная ширина наклейки. Принтер позволяет выбрать размер шрифта и количество строк на этикетке, однако в данном случае ограничивать общее количество символов не требовалось, а в качестве разделителя оставили дефис.
Сводная таблица идентификаторов для маркировки системы

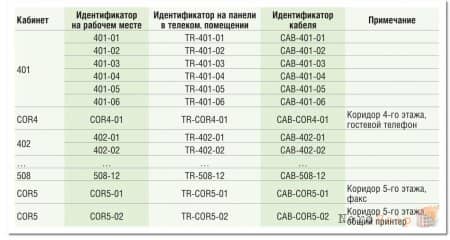

Выбранные идентификаторы свели в единую таблицу (см. Таблицу выше). Два разряда для нумерации портов (-01, -02, -03 и т. д.) вместо укороченных вариантов (-1, -2, -3) использовались в целях единообразия — в некоторых помещениях число портов двузначное. К тому же удобнее сохранять одинаковое количество символов/разрядов для всех идентификаторов и, таким образом, не допускать расхождений в длине обозначений при печати наклеек.
Печатные наклейки 403-01 и далее по нумерации на коммутационной панели

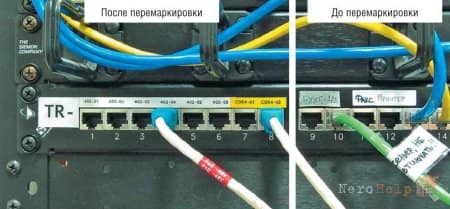

Идентификаторы в телекоммуникационном помещении, над портами коммутационных панелей, имеют одинаковые начальные символы TR-, в то время как порты на рабочих местах этих символов не содержат. Тем самым подчеркивается разница между портами на разных концах одного и того же сегмента и обеспечивается их однозначная идентификация. Если телекоммуникационных помещений в системе несколько, то их можно обозначать как TRi, TR2 и т. д. Предложение устроить на одном из этажей отдельный телекоммуникационный шкаф рассматривалось, но пока было отклонено — специалисты сочли, что на данном этапе серьезная переделка кабельной системы не нужна. В итоге идентификаторы всех портов сейчас начинаются с символов TR-. Для большего удобства их разместили с левой стороны каждой панели, а непосредственно над портами напечатали остальные символы идентификаторов (см. Рисунок выше). В будущем, если в системе все же появятся другие телекоммуникационные помещения, заведенный порядок позволит отразить это в маркировке.
