Инновационные стойки и шкафы повышают эффективность ЦОД
Содержание:
1. Достижение высокой плотности (Вы читаете данный раздел);
2. Управление воздушными потоками.

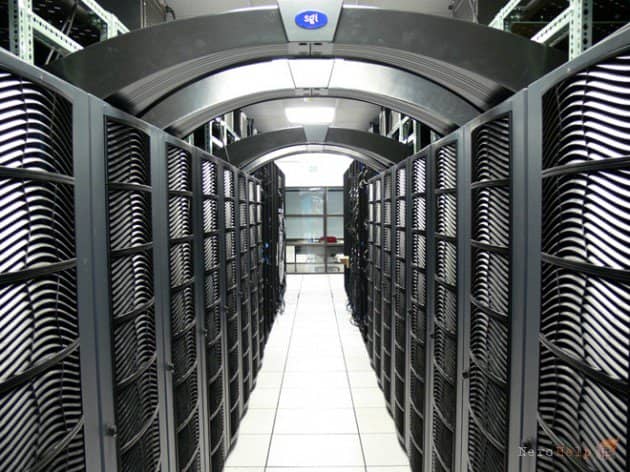

Одним из ключевых вопросов при проектировании оборудования ЦОД является ограничение по мощности электропитания, которую можно подвести к стойке. В последние несколько лет ИТ-директора стремятся снижать энергопотребление, поэтому виртуализация, позволяющая отказаться от части оборудования, становится скорее нормой, чем исключением. Однако от подводимой к каждой стойке мощности зависит количество устройств, которые можно в этой стойке разместить. Зная соответствующее ограничение для каждой стойки или шкафа, мы будем иметь четкое представление о числе серверов, коммутаторов и другого оборудования, которое можно в эту стойку поместить.
Величина мощности электропитания каждой стойки зависит от выбора сетевой архитектуры или топологии: описываемая стандартами TIA 942-А и ISO 24764 конфигурация СКС «каждый со всеми» (any-to-all) с зонами распределения позволяет установить оборудование там, где это разумнее всего сделать с точки зрения электропитания и охлаждения. В конфигурации Top of Rack ограничения по расстоянию при подключении кабелей «точка — точка» препятствуют свободному размещению оборудования.
Если на объекте уже проложены кабели по схеме «каждый со всеми», то сервер можно расположить в любом месте зоны и подключить его к любому коммутационному порту через центральную кросс-панель в распределительной зоне. Кроме того, в архитектуре «каждый со всеми» существенно меньше неиспользуемых портов, «вхолостую» потребляющих электроэнергию, и в то же время обеспечивается максимально гибкое размещение оборудования в данном пространстве.
В стандартных шкафах шириной 600 мм остается мало места для систем крепления, кабелей электропитания и коммутационных шнуров. К тому же кабели быстро заполняют небольшое пространство, не занятое активным оборудованием.
Более широкие шкафы с вертикальными коммутационными панелями и кабельными организаторами позволят лучше контролировать кабельное хозяйство. Поскольку такие панели монтируются вертикально, их порты находятся ближе к портам активного оборудования, что позволяет использовать укороченные шнуры, в чем они имеют еще одно преимущество по сравнению с горизонтальными панелями. Данное решение позволяет не только вывести кабели из зоны обдува оборудования, но и дает примерно 40-процентную экономию за счет меньшей стоимости коммутационных шнуров.
За счет использования вертикального пространства между секционными шкафами можно решить непростую проблему нехватки свободных площадей в ЦОД. По сравнению со стандартным вариантом новейшие инновационные шкафы позволяют предоставить дополнительные 40U монтажного пространства на каждые два секционных шкафа, что эквивалентно трем стандартным шкафам на той же площади вместо двух.
Вынос кабельного хозяйства из монтажного пространства шкафа, битком забитого оборудованием, и использование «безъюнитовых» вертикальных кабельных зон высокой плотности (Zero-U) позволяют получить место, необходимое для развертывания инфраструктур ПОД сверхвысокой плотности, и в то же время разместить оборудование аккуратно и эстетично. При наличии у шкафа «утопленных» угловых опор вертикальные системы коммутации и организации кабелей Zero-U могут обслуживать два смежных шкафа. Кроме того, если в этом вертикальном пространстве смонтировать активную электронику, она тоже будет обслуживать соседние шкафы.
Хотя организация кабелей — не самое интересное занятие, при правильном подходе можно существенно повысить рабочую плотность любого шкафа или стойки. В шкафах новейших конструкций предусматриваются кабельные маршруты для поддержки любой конфигурации ЦОД, что позволяет гибко проектировать инфраструктуру в соответствии с потребностями, а не пытаться обойти ограничения по пространству, как в традиционных шкафах. Например, шкафы с кабельными организаторами Zero-U в межшкафном пространстве и в конце ряда в сочетании с конструкцией с утопленными угловыми опорами предлагают оптимальные средства управления кабелями, включая выделенные горизонтальные и вертикальные кабельные каналы, точки доступа к кабелям, а также крепления для организации кабелей («пальцы»).
Операторы ЦОД заинтересованы в инвестициях в долговечные системы организации кабелей. Стойки и шкафы с выделенным для этого пространством упрощают их добавление и перемещение, включая любые изменения в кабельном хозяйстве, при этом активное оборудование остается на месте. Кроме того, в новейших конструкциях шкафов учитывается удобство доступа — дверь можно открывать в обе стороны, или же для беспрепятственного обслуживания и управления используются двустворчатые двери.
