Отказоустойчивость СОУЭ: контроль линий и резервное питание

Системы оповещения и управления эвакуацией людей при пожаре (СОУЭ) — это тот критический элемент противопожарной защиты здания, от исправности и готовности которого в экстренной ситуации напрямую зависят жизни десятков, сотен, а иногда и тысяч человек, находящихся внутри объекта. В условиях реального пожара, когда паника, дым и недостаток времени многократно повышают риски, именно эти системы должны чётко и безотказно передать сигнал тревоги, указать людям кратчайший путь к безопасным выходам с помощью световых указателей и речевых сообщений, обеспечить организованную и управляемую эвакуацию и не допустить хаоса и давки, которые могут стать причиной дополнительных жертв. Но что произойдёт, если в самый ответственный, критический момент система откажет по причине обрыва линии связи, разрядившегося или вышедшего из строя аккумулятора в источнике бесперебойного питания, повреждённого кабеля при частичном обрушении конструкции или ошибки в проектировании, заложенной ещё на этапе монтажа, — любой такой отказ способен свести на нет все усилия по обеспечению пожарной безопасности, превратив дорогостоящее оборудование в бесполезный и даже опасный элемент.

Именно поэтому современные нормативные требования и отраслевые стандарты делают акцент на отказоустойчивости СОУЭ как на одном из ключевых принципов проектирования и эксплуатации этих систем, и вступивший в силу с 1 июня 2026 года новый Свод правил СП 3.13130.2026 значительно ужесточил требования к надёжности оповещателей, линий связи и источников питания. Обязательный автоматический контроль целостности линий связи на всём протяжении (с фиксацией обрыва и короткого замыкания), полное резервирование электропитания с расчётом времени работы от аккумуляторов не менее требуемого нормативами, а также применение огнестойких кабельных линий, сохраняющих работоспособность в условиях воздействия пламени в течение заданного времени, — вот три фундаментальных кита, на которых строится реальная работоспособность СОУЭ в условиях настоящего пожара. При этом важно понимать, что даже самая надёжная система, спроектированная по всем правилам, со временем теряет свои защитные свойства без регулярного контроля состояния оборудования, своевременной замены аккумуляторов, проверки целостности кабелей и правильной настройки алгоритмов управления, поэтому вопросы ремонта и обслуживания систем оповещения СОУЭ приобретают не менее важное значение, чем их начальное проектирование и монтаж, а любые работы на действующей системе должны проводиться без снижения уровня безопасности и с обязательным восстановлением полной работоспособности после завершения.

Автоматический контроль линий связи: обязателен на всём протяжении, включая ответвления

---

Одним из ключевых требований нового СП 3.13130.2026 является обязательный автоматический контроль исправности линий связи СОУЭ. Это означает, что система должна постоянно отслеживать целостность всех соединительных линий — от прибора управления до каждого оповещателя, включая все ответвления . Если где-то в цепи происходит обрыв или короткое замыкание, прибор должен немедленно зафиксировать это и подать сигнал неисправности.

Почему контроль всех ответвлений критически важен

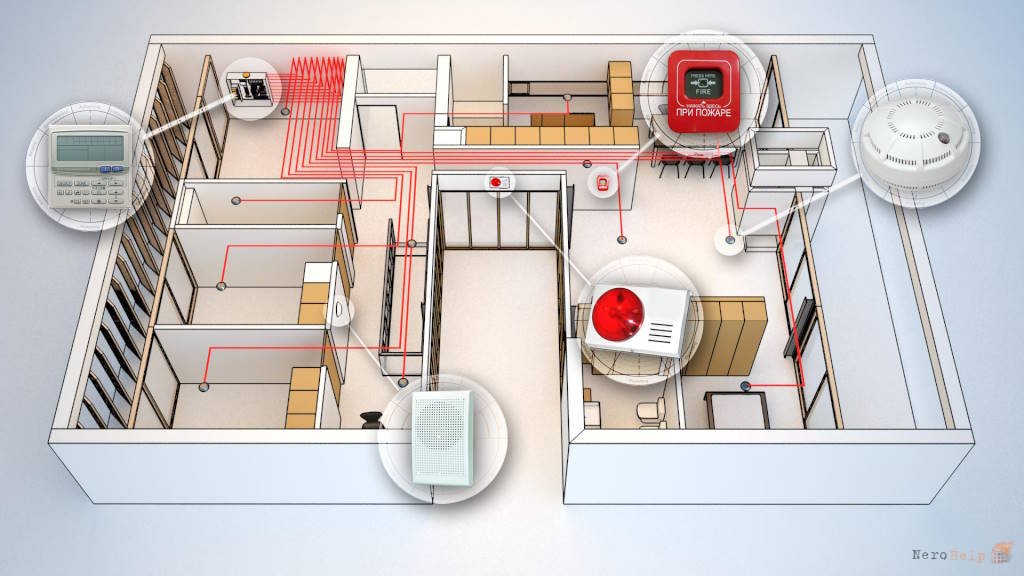

Представьте ситуацию: в здании установлена СОУЭ с речевым оповещением, и от основного прибора управления отходят линии на несколько этажей. На каждом этаже есть ответвления, ведущие к отдельным громкоговорителям или световым табло. Если контроль ведётся только на магистральной линии, а одно из ответвлений повреждено, система не узнает об этом до момента реального пожара. В результате часть здания останется без оповещения, а люди — без возможности своевременно узнать об опасности.

Новые требования как раз и направлены на устранение этой «слепой зоны». Автоматический контроль должен охватывать всю топологию линий, включая каждое ответвление . Это требует использования специальных приборов управления с соответствующими алгоритмами контроля и, в ряде случаев, применения оконечных элементов, замыкающих цепь для контроля целостности.

Как реализуется автоматический контроль
На практике контроль линий связи реализуется несколькими способами. Самый распространённый — контроль по импедансу, когда прибор измеряет электрическое сопротивление цепи и фиксирует его отклонение от нормы . Более современные методы используют цифровые протоколы связи с адресуемыми оповещателями, которые периодически подтверждают свою работоспособность .

Важно, что контроль должен быть непрерывным и осуществляться как в дежурном режиме, так и в режиме оповещения. Это гарантирует, что любое повреждение линии, возникшее между плановыми проверками, будет немедленно обнаружено.

Время обнаружения неисправности: 100 секунд для проводных линий, 300 секунд для радиоканала

---

Новые нормативы не просто требуют контроля — они устанавливают конкретные временные рамки, в которые система обязана зафиксировать неисправность и оповестить о ней обслуживающий персонал . Эти сроки строго регламентированы и зависят от типа линии связи.

Для проводных линий — 100 секунд
При обрыве или коротком замыкании в проводной линии связи система оповещения обязана зафиксировать неисправность не позднее чем через 100 секунд . Этот сравнительно небольшой интервал гарантирует, что даже кратковременное повреждение не останется незамеченным, а персонал сможет оперативно принять меры по восстановлению.

100 секунд — это не случайная цифра. Она выбрана исходя из реальных сценариев эксплуатации: за это время система успевает провести несколько циклов опроса состояния линий и отсеять случайные помехи от устойчивой неисправности.

Для радиоканала — 300 секунд
Радиоканальные системы оповещения имеют более высокий порог — 300 секунд (5 минут) . Это связано с особенностями радиосвязи: потери сигнала могут быть вызваны временными помехами, переотражениями или затенением, поэтому системе требуется больше времени для подтверждения устойчивой потери связи с оповещателем.

Однако важно понимать, что 5 минут — это максимально допустимое время. В современных радиосистемах с адресацией контроль состояния оповещателей обычно осуществляется значительно быстрее, с периодичностью в несколько десятков секунд.

Почему это важно
Время обнаружения неисправности напрямую влияет на время восстановления системы. Чем раньше обслуживающий персонал узнаёт о проблеме, тем быстрее сможет её устранить. А в условиях реального пожара каждая секунда на счету — оповещение должно сработать безотказно.

Бесперебойное питание: 24 часа в дежурном режиме и 1 час в режиме «Тревога»

---

СОУЭ относится к электроприёмникам первой категории надёжности электроснабжения . Это означает, что её питание должно быть обеспечено с максимальной степенью надёжности, включая обязательное резервирование. Основным резервным источником питания выступают аккумуляторные батареи, которые должны обеспечивать работу системы в двух режимах.

Дежурный режим: минимум 24 часа автономии
В дежурном режиме, когда система не передаёт сигналы тревоги, а лишь осуществляет контроль состояния линий и оборудования, время автономной работы от аккумуляторных батарей должно составлять не менее 24 часов . Это позволяет системе пережить даже длительное отключение основного электропитания без потери работоспособности.

24 часа — это стандартный норматив, закреплённый в СП 3.13130 и других нормативных документах . При расчёте ёмкости аккумуляторов проектировщики обязаны учитывать ток потребления всех устройств СОУЭ в дежурном режиме.

Режим «Тревога»: не менее 1 часа
При возникновении пожара и переходе системы в режим оповещения энергопотребление резко возрастает — включаются все оповещатели, усилители мощности, световые табло. В этом режиме резервные аккумуляторы должны обеспечивать работу системы не менее 1 часа . Этого времени достаточно для проведения полной эвакуации людей из большинства зданий.

Важно отметить, что для СОУЭ 5 типа (высшей категории надёжности) часто применяются дополнительные источники резервирования, включая дизель-генераторные установки, а время автономии может быть увеличено в соответствии со специальными техническими условиями .

Контроль состояния аккумуляторов

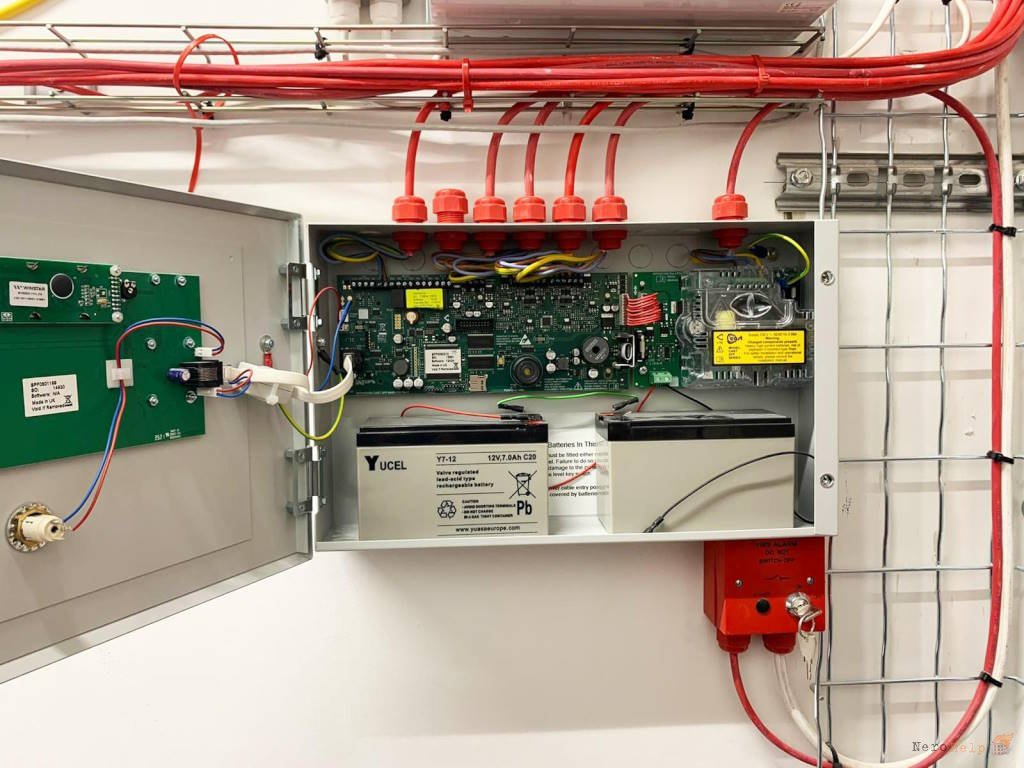

Современные источники резервного питания (РИП) оснащаются автоматической системой контроля состояния аккумуляторных батарей. Это включает в себя контроль напряжения, автоматическую подзарядку и, в некоторых моделях, тестирование ёмкости . Если аккумулятор теряет более 50% своей ёмкости, это является основанием для его замены .

Регулярная проверка состояния АКБ — один из ключевых элементов технического обслуживания СОУЭ, так как именно от них зависит работоспособность системы при отключении основного питания.

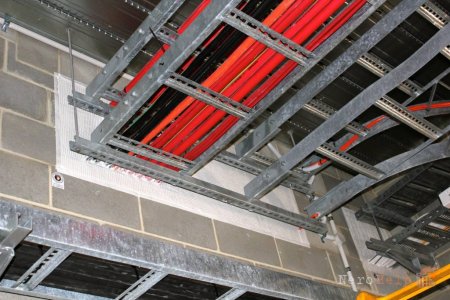

Стойкость кабельных линий в условиях пожара: сохранение работоспособности до полной эвакуации

---

Одна из главных задач СОУЭ — продолжать работать даже в условиях активного пожара. Люди должны слышать сигналы оповещения и видеть указатели путей эвакуации до тех пор, пока все не покинут опасную зону. Именно поэтому кабельные линии СОУЭ должны сохранять работоспособность в условиях воздействия открытого пламени в течение определённого времени.

Огнестойкость кабелей — 180 минут
Современные кабели для систем противопожарной защиты, такие как серия КСРЭП-Мнг(А)-FRHF, имеют предел огнестойкости не менее 180 минут . Это означает, что кабель сохраняет свои электрические характеристики (передачу сигналов и электропитания) в течение трёх часов после начала воздействия пламени. За это время пожарные расчёты успевают прибыть на объект и начать тушение, а люди — завершить эвакуацию.

Предел огнестойкости 180 минут подтверждён испытаниями по ГОСТ Р 53315-2009 и является стандартом для кабелей, применяемых в СОУЭ . Однако важно понимать, что огнестойкость зависит не только от конструкции кабеля, но и от способа его прокладки — использование металлических лотков, коробов и специальных креплений повышает сохранность линий при пожаре .

Безгалогенные и низкотоксичные материалы
Помимо огнестойкости, важным требованием является низкое дымо- и газовыделение при горении. Кабели для СОУЭ, как правило, имеют изоляцию и оболочку из безгалогенных композиций, которые не выделяют токсичных хлорсодержащих газов при нагревании . Это особенно важно для эвакуационных путей, где задымление и токсичные продукты горения могут стать серьёзным препятствием для выхода людей.

Для социальных объектов (школы, больницы, детские сады) применяются кабели с пониженной токсичностью продуктов горения — например, серия КСРЭВГКнг(А)-FRLSLTx, где показатель токсичности превышает 120 г/м³ .

Стойкость к внешним воздействиям
Кабели СОУЭ также должны быть устойчивы к механическим повреждениям, повышенной влажности и перепадам температур. Ряд моделей имеет броню из стальных оцинкованных проволок, защищающую кабель от грызунов и случайных повреждений при монтаже и эксплуатации . Это критически важно для сохранения работоспособности линий на протяжении всего срока службы системы.

Ремонт и обслуживание СОУЭ: как не снизить уровень безопасности

---

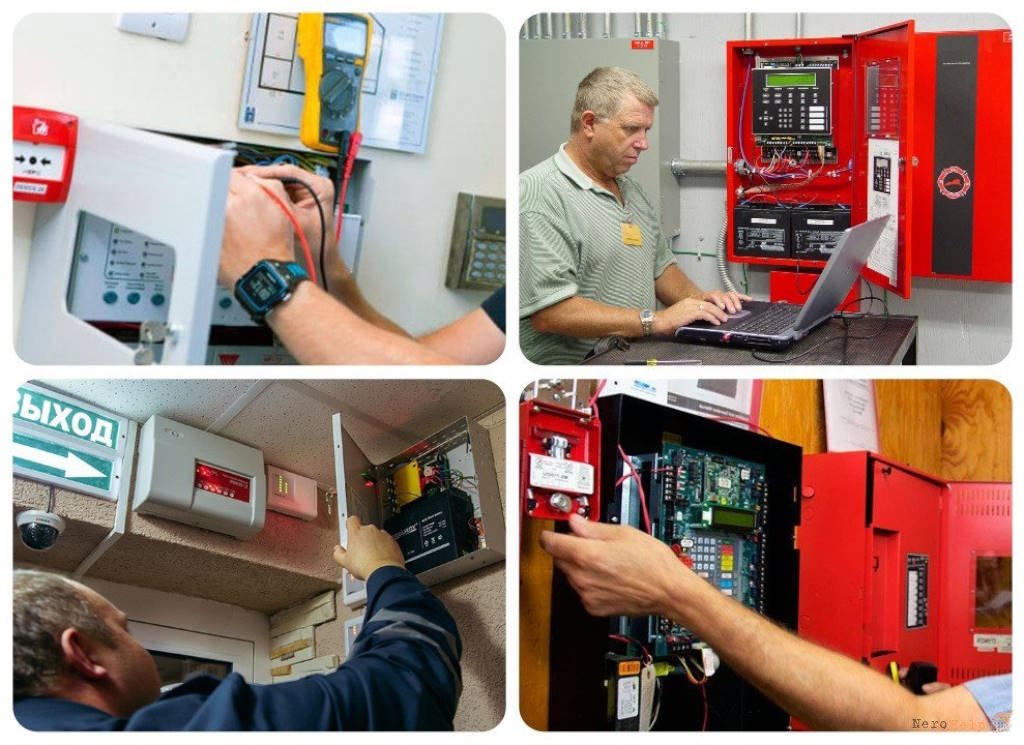

Даже самая надёжная система требует регулярного технического обслуживания и периодического ремонта. Однако в отличие от обычных инженерных систем, ремонт СОУЭ сопряжён с повышенными рисками: отключение даже части оповещателей может привести к тому, что в случае пожара люди не получат сигнал вовремя. Поэтому нормативные документы устанавливают строгие правила организации ремонтных работ.

Организация ремонта без потери защиты
Согласно требованиям ГОСТ Р 59639-2021, на время устранения неисправности, если СОУЭ приходится отключать или ограничивать её функционирование, руководитель объекта обязан обеспечить возможность оповещения людей о пожаре силами дежурного персонала . Это может быть, например, использование переносных громкоговорителей или дублирование сигнала другими способами.

При проведении строительных или отделочных работ в отдельных помещениях допускается отключение только той части СОУЭ, которая находится в зоне проведения работ . Это позволяет минимизировать зону «потери оповещения» и не подвергать риску другие части здания.

Сроки устранения неисправностей
Проект изменений №2 в ГОСТ Р 59639-2021 устанавливает конкретные сроки устранения неисправностей: не более 24 часов, а в отдельных случаях допускается увеличение до 72 часов, если неисправность не влияет на работоспособность системы . Эти сроки мотивируют обслуживающие организации оперативно реагировать на возникающие проблемы, не допуская длительных простоев СОУЭ.

Регламент технического обслуживания
В проекте изменений в ГОСТ Р 59639-2021 впервые подробно описан типовой регламент технического обслуживания СОУЭ. Он предусматривает:
• ежедневный контроль технического состояния системы;
• обслуживание оповещателей не реже одного раза в три месяца;
• комплексные испытания работоспособности не реже одного раза в год .

Кроме того, вводится обязательное ведение журнала эксплуатации, где фиксируются все события, неисправности и выполненные работы . Это позволяет отслеживать историю системы и своевременно планировать замену оборудования, выработавшего свой ресурс.

Замена оборудования и срок службы
При замене оборудования действует правило: если требуется заменить более 50% технических средств СОУЭ, должна выполняться замена системы в целом . Это предотвращает ситуацию, когда «лоскутный» ремонт приводит к снижению надёжности из-за несовместимости старых и новых компонентов.

При отсутствии указанного производителем срока службы нормативный срок эксплуатации СОУЭ составляет 10 лет с даты изготовления . По истечении этого срока система должна проходить специальные испытания на работоспособность для подтверждения возможности дальнейшей эксплуатации.

Узнать больше подробностей можно на сайте профильной компании «Контур безопасности», scontur.ru.

---

Отказоустойчивость СОУЭ — это комплексная задача, требующая правильного проектирования, качественного монтажа, регулярного обслуживания и грамотной эксплуатации. Каждый из рассмотренных аспектов — контроль линий, резервное питание, огнестойкость кабелей и организация ремонта — критически важен и не может быть проигнорирован без угрозы для безопасности людей.

Новые нормативные требования, вступившие в силу с 2026 года, значительно ужесточили подход к надёжности систем оповещения. Это правильный вектор развития, который поднимает уровень пожарной безопасности на качественно новый уровень. И теперь задача проектировщиков, монтажников и эксплуатирующих организаций — не просто соблюдать эти требования формально, а понимать их суть и внедрять решения, которые действительно обеспечат работоспособность СОУЭ в любых условиях.
