Современный ЦОД: тенденции в изменении конструкции закрытых стоек
Содержание:
1. Современная среда;
2. Тенденции в изменении конструкции закрытых стоек (Вы читаете данный раздел).
Необходимость повышения производительности ИТ-систем и обеспечения их надежности привела к эволюции в технологии производства современных стоек. Благодаря их функциональным особенностям монтаж оборудования выполняется без применения инструментов и за короткий срок, а увеличенные габаритные размеры позволяют размещать в центре обработки данных крупноразмерное оборудование.
Теперь не обязательно быть техническим специалистом, чтобы установить новые или удалить ненужные компоненты. Потребность добавлять новое оборудование или изменять конфигурацию в любой момент времени сделала концепцию быстрого монтажа «выдвинул-задвинул» типовой процедурой в современном ЦОД.

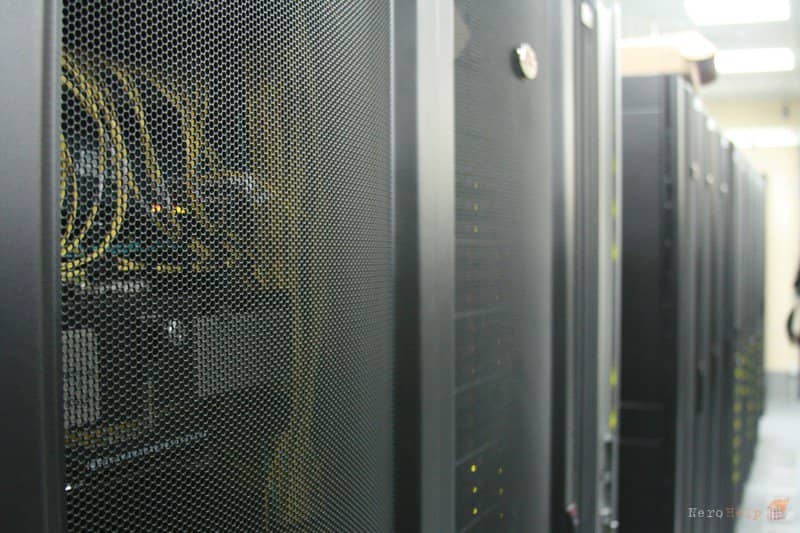

Поскольку центры обработки данных с возможностью расширения по вертикали имеют очевидное преимущество, выражаемое в наличии свободного пространства, все большую популярность приобретают более высокие, чем обычно, стойки — до 47U (2200 мм). К тому же увеличивается и глубина оборудования, монтируемого в стойку. Например, ранее с учетом максимальных размеров серверов глубина стоек не превышала 1000 мм. Для новых блейд-серверов может потребоваться 1200 мм, что составляет две полные плитки пола.
С учетом внедрения оборудования с боковой вентиляцией немалое значение приобретает ширина стойки. Все более популярными становятся конструкции шириной до 1000 мм, что позволяет удовлетворить требования производителей оборудования по обеспечению зазора между устройствами — от 150 до 280 мм. Такие зазоры необходимы для поступления к оборудованию надлежащего потока воздуха и предоставления достаточного пространства дня прокладки кабелей. Зачастую нужны и аксессуары для управления потоками воздуха для обеспечения совместимости с мерами по организации «горячих/холодных» коридоров.

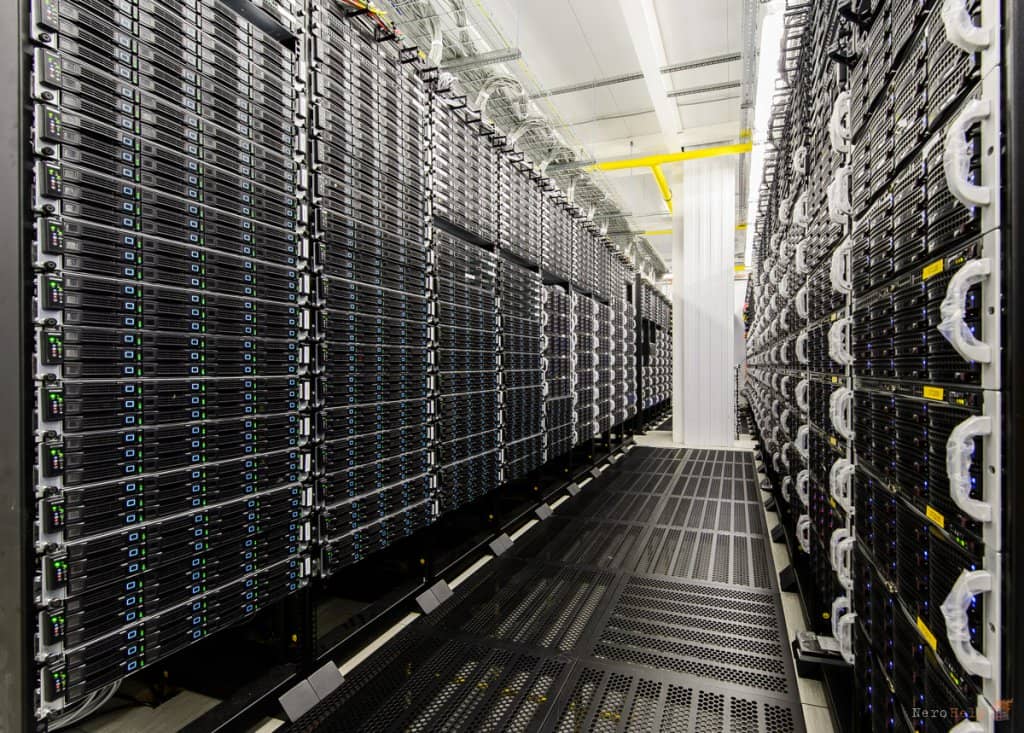

Расположение стоек в виде «горячего/холодного» коридора обеспечивает повышение производительности и срока службы оборудования. Расстановка оборудования, предусматривающая наличие «холодного» (передние стороны шкафов располагаются напротив друг друга) и «горячего» (задние стороны шкафов направлены друг к другу) коридоров для отвода воздуха от компонентов, относится к лучшим практикам отрасли. Таким образом предотвращается проникновение горячего воздуха от оборудования одной стойки напрямую (через проход) к оборудованию другой. Это решение повышает эффективность охлаждения, продлевает срок службы оборудования и снижает потенциальный ущерб от перегрева. Стойки традиционно использовались в качестве платформы для размещения ИТ-оборудования, но они необходимы и для установки оборудования распределения электропитания, прокладки кабелей поверх шкафов и обеспечения точек крепления для изоляции коридоров.
