Сбор данных по протоколу SNMP
Содержание:
1. Сообщения syslog и их анализ;
2. Сбор данных по протоколу SNMP (Вы читаете данный раздел);
3. Сбор данных по протоколу NetFlow;
4. Уведомления.
Простой протокол управления сетью (Simple Network Management Protocol. SNMP) является стандартом для обмена управляющей информацией между сетевыми устройствами и системой управления сетью (Network Management System, NMS). С точки зрения мониторинга сети протокол SNMP служит незаменимым средством сбора телеметрической информации с сетевых устройств.
Телеметрическая информация позволяет находить узкие места в сетевой топологии, предотвращать возможные отказы, отслеживать причины возникновения проблем, определять рабочие уровни (baseline) для показателей используемых устройств, выявлять аномалии в функционировании сети.
Среди этих показателей наиболее важными являются загрузка процессора устройства, загрузка оперативной памяти, параметры систем питания и охлаждения, температура устройства. Эти данные рекомендуется отслеживать на любом сетевом устройстве. Кроме того, в зависимости от возложенного функционала рекомендуется включать мониторинг дополнительных параметров. Так, для устройств, терминирующих VPN-подключения, нужен опрос соответствующих SNMP OID.

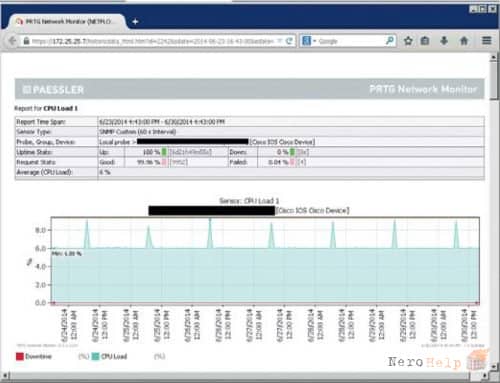

График загрузки процессора коммутатора Cisco
Для многих сетевых устройств важно знать текущий уровень загрузки их интерфейсов. Эта информация поможет достаточно точно оценить загруженность каналов передачи данных. Пример графика загрузки процессора коммутатора Cisco, полученный благодаря опросу устройства по SNMP, представлен на рисунке выше, а пример графика загрузки сетевого интерфейса коммутатора Cisco — на рисунке ниже. Кстати, по той же технологии происходит и удаленное управление всей оргтехникой подключенной сети. А вот заправка картриджей (http://comservice93.ru/uslugi/zapravka-kartridzhej) принтеров удаленно производиться не может... впрочем, возможно это положение вещей и изменится в обозримом будущем, когда ученые разработают новые типы картриджей.

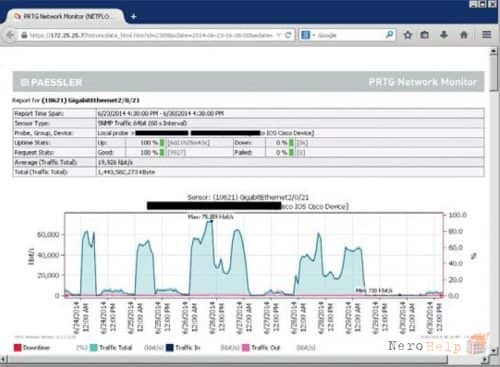

График загрузки сетевого интерфейса коммутатора Cisco
Для ряда сетевых проблем поиск причин и их устранение неосуществимы без наличия телеметрической информации от сетевых устройств, собранной по протоколу SNMP. К их числу относятся ситуации, когда связь пропадает не полностью, но ее качество становится неприемлемым для определенных сетевых приложений. В большинстве случаев при возникновении подобных проблем сетевой инженер не может получить нужной ему информации посредством проверки конфигураций сетевых устройств или просмотра записей в журнале событий. В результате таких первичных проверок создается впечатление, что вся сетевая инфраструктура работает корректно и безотказно. Однако от конечных пользователей продолжают поступать жалобы на то, что «видео не грузится», «телефония работает плохо и качество голоса неприемлемо».
Наиболее вероятной причиной возникновения подобных проблем является возросшая нагрузка на сетевые устройства и/или на каналы передачи данных. С помощью NMS, собирающей телеметрическую информацию по SNMP, легко оценить динамику изменения нагрузки на сетевые устройства. Вполне вероятно, что на пути следования проблемного потока данных находится одно или несколько сетевых устройств, загруженных сверх меры. После выявления таких устройств инженер сможет сделать вывод, являются ли эти узлы узким местом сетевой топологии либо данные устройства подвержены какому-то аномальному нежелательному влиянию (вирусная активность, нелегитимный трафик больших объемов и т. д.). Если устройство оказалось недостаточно производительным (узкое место), придется поднять вопрос о замене оборудования на более производительную модель. Если высокая загрузка является аномалией, потребуется дальнейшее расследование.
Например, с помощью данных, полученных по SNMP, можно локализовать «паразитный трафик», загружающий сетевое оборудование. Средства SNMP позволяют опрашивать OID устройств, отвечающих за загрузку сетевых интерфейсов. Если перегруженным устройством является коммутатор, велика вероятность того, что на паре его интерфейсов будет обнаружен аномально высокий уровень загрузки. Во многих случаях подобные рассуждения актуальны и для маршрутизаторов. После выявления пары интерфейсов инженер может уточнить, какие устройства подключены к данным портам. Возможно, для подтверждения выдвинутой гипотезы потребуется отключить эти интерфейсы на некоторое время, чтобы посмотреть, снизится ли загрузка сетевого устройства и улучшится ли в конечном итоге качество связи. Таким образом, сбор информации по SNMP помогает выявить причину проблемы, расследовать которую другими средствами не представляется возможным.
Необходимо отметить, что качество связи может ухудшаться не только вследствие чрезмерной загрузки сетевого оборудования, но и из-за высокого уровня утилизации каналов связи. И в этом случае опрос по SNMP OID устройства, содержащего информацию о загрузке сетевых интерфейсов, помогает выявить и косвенно определить загрузку подключенных к интерфейсам каналов. Вот простейший пример. К интерфейсу высокопроизводительного маршрутизатора Cisco подключен WAN-канал, пропускная способность которого, согласно договору с провайдером, составляет ю Мбит/с, но пользователи периодически испытывают проблемы с качеством связи. С помощью сбора информации по SNMP удается определить, что на протяжении всего времени использования канала загрузка соответствующего интерфейса маршрутизатора не превышала 3 Мбит/с, но с некоторого момента она составляет 10-12 Мбит/с, что превышает пропускную способность канала.
Конечно, производительность подавляющего большинства моделей маршрутизаторов Cisco позволяет «прокачивать» трафик в 10-12 Мбит/с. Тем не менее очевидно, что проблема заключается в чрезмерном уровне утилизации WAN-канала. В данной ситуации дальнейшее расследование проблемы средствами SNMP затруднительно — нужно определить качественный состав трафика в канале, то есть IP-адреса отправителей/ получателей, протоколы и используемые порты. Описанная задача решается с помощью протокола NetFlow, особенности которого более подробно рассматриваются ниже.
