Ремонт электроники шлагбаума: какие компоненты чаще всего выходят из строя
Современный шлагбаум представляет собой гораздо более сложное устройство, чем обычный электромеханический барьер, который просто поднимает и опускает стрелу по команде с пульта, — за внешне простым движением скрывается целая электронная система, обеспечивающая точность, безопасность и интеграцию с другими элементами инфраструктуры. За подъём и опускание стрелы отвечает не только привод: внутри корпуса находятся контроллер, управляющий всеми процессами, блок питания, преобразующий сетевое напряжение в рабочие параметры для электроники, датчики положения, определяющие крайние точки движения, элементы защиты от перегрузок и короткого замыкания, интерфейсы подключения периферии и множество других компонентов, каждый из которых выполняет свою критически важную функцию. Дополнительно система может взаимодействовать с радиоприёмниками и пультами, картридерами и считывателями, домофонами, системами контроля доступа, фотоэлементами безопасности и общей автоматикой объекта, что превращает шлагбаум в полноценный узел умной инфраструктуры, а не в изолированный механизм.
Именно поэтому при отказе шлагбаума не всегда виноват двигатель или механическая часть, как можно было бы предположить в первую очередь, — нередко причина скрывается именно в электронике, которая выходит из строя под воздействием скачков напряжения, влаги, пыли, перепадов температур или естественного старения компонентов. Контроллер может перестать обрабатывать команды и «зависнуть», фотоэлемент — фиксировать несуществующее препятствие и блокировать движение, блок питания — выдавать нестабильное напряжение или полностью отключаться, а после грозы или аварии в сети часто повреждаются защитные элементы, которые, сгорая, спасают более дорогостоящую начинку, но требуют немедленной замены. Разобраться в таких неисправностях помогает последовательная, системная диагностика, при которой проверяется не только очевидно отказавший компонент, но и вся цепочка его питания и управления: от входного напряжения и предохранителей до сигналов на выходах контроллера и состояния датчиков, — потому что замена одного элемента без понимания первопричины часто приводит к повторному выходу из строя уже через несколько дней. А своевременный ремонт и обслуживание шлагбаумов позволяют избежать внештатных ситуаций и серьёзных поломок, когда внезапный отказ оборудования парализует въезд на объект, создаёт пробку, нарушает пропускной режим и требует срочного вызова специалистов в неудобное время. Ниже — о том, какие компоненты шлагбаумов выходят из строя чаще всего и почему, как правильно организовать диагностику электроники, чтобы не менять детали наугад, и какие профилактические меры помогают продлить срок службы устройства.

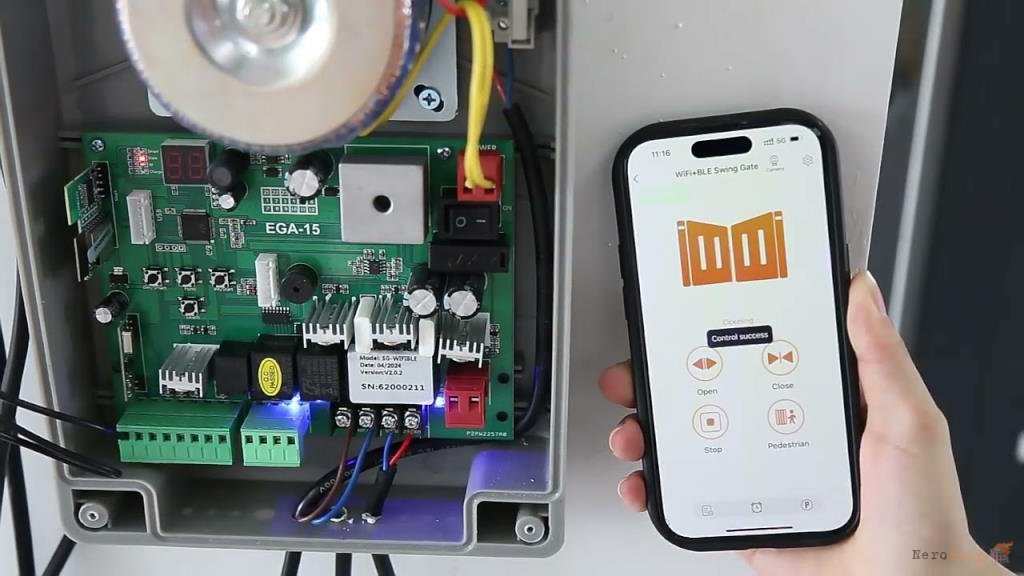

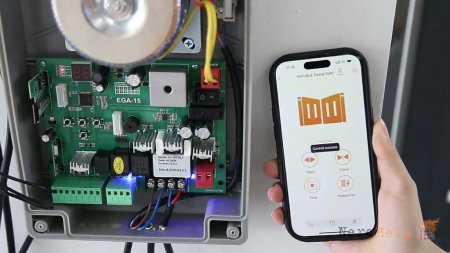

Контроллеры и платы управления
Контроллер можно назвать центральным элементом электронной системы шлагбаума. Именно он принимает команды от пульта, кнопки, системы контроля доступа или другого оборудования, анализирует сигналы датчиков и формирует команды для привода. Если плата управления работает некорректно, шлагбаум может полностью перестать реагировать на команды или начать вести себя нестабильно.
Причины неисправностей бывают разными. Электроника может пострадать из-за перепада напряжения, попадания влаги, перегрева, короткого замыкания в подключенной периферии или естественного старения компонентов. Иногда повреждается только отдельный участок платы, например выход управления приводом или вход определенного датчика.
Какие симптомы указывают на проблемы с контроллером
Один из наиболее характерных признаков — отсутствие реакции на команды при исправном питании. При этом необходимо убедиться, что проблема действительно находится на плате, а не связана с пультом, радиоприемником, кабелем или системой контроля доступа.
Другой вариант — шлагбаум выполняет только часть команды. Например, стрела поднимается, но не опускается, либо контроллер реагирует на кнопку, но игнорирует сигнал от внешнего устройства. Иногда система начинает работать нестабильно: команда выполняется через раз, происходит самопроизвольный останов или появляются ошибки, которых раньше не было.
Диагностика платы начинается с проверки питания и визуального осмотра. Следы перегрева, потемнение элементов, поврежденные дорожки, окисление контактов и вздутые конденсаторы могут указывать на проблему. Однако отсутствие видимых повреждений еще не означает, что контроллер исправен.
Ремонт или замена платы
Не каждую неисправную плату имеет смысл заменять целиком. Если поврежден конкретный электронный компонент, иногда возможно восстановление платы на компонентном уровне. Но такой ремонт требует соответствующей квалификации и понимания схемы конкретного контроллера.
При серьезном повреждении после короткого замыкания или скачка напряжения замена платы может оказаться более рациональным решением. Особенно это актуально для оборудования, которое работает на объекте непрерывно и отвечает за пропуск транспорта: слишком длительные эксперименты с неисправной электроникой могут привести к повторным отказам.
Датчики, фотоэлементы и устройства безопасности
Система безопасности шлагбаума отвечает за то, чтобы стрела не опускалась на автомобиль или человека и корректно реагировала на появление препятствия. В зависимости от конструкции используются фотоэлементы, датчики положения, индукционные петли, сигнальные устройства и другие элементы.
Именно периферийные датчики нередко становятся причиной ситуации, когда механически исправный шлагбаум отказывается выполнять команду. Контроллер получает сигнал о препятствии или неправильном положении стрелы и блокирует движение, хотя с самим приводом может быть все в порядке.
Почему фотоэлементы начинают работать неправильно
Фотоэлементы обычно состоят из передатчика и приемника, между которыми формируется оптический луч. Если луч прерывается, автоматика воспринимает это как наличие препятствия. Проблема возникает, когда элементы загрязняются, смещаются или получают повреждение.
На работу фотоэлементов могут влиять пыль, грязь, вода и снег. В некоторых случаях проблема связана не с самими устройствами, а с их монтажом: корпуса немного сместились, и передатчик перестал точно попадать в приемник.
Поэтому при диагностике важно проверить чистоту оптики, положение обоих элементов, состояние кабеля и наличие питания. Если фотоэлемент имеет световую индикацию, она также может помочь определить характер неисправности.
Датчики положения стрелы
Шлагбаум должен понимать, находится ли стрела в верхнем или нижнем положении. Для этого используются концевые выключатели, датчики положения или электронные системы контроля в зависимости от конструкции конкретной модели.
Если датчик неправильно определяет положение стрелы, автоматика может остановить движение раньше времени, не разрешить следующий цикл или зафиксировать ошибку. Иногда причиной становится обычное смещение механической части датчика, а иногда — повреждение самого электронного элемента.
При ремонте важно проверять не только датчик, но и проводку до контроллера. Обрыв одного провода способен создать симптомы, практически идентичные отказу самого устройства.
Блоки питания и элементы защиты
Электронные компоненты шлагбаума требуют стабильного электропитания. Даже если сетевое напряжение присутствует, этого недостаточно: блок питания должен выдавать необходимые параметры без существенных просадок и скачков.
Проблемы с блоком питания могут проявляться очень по-разному. Шлагбаум способен полностью отключиться, перезагружаться во время работы, терять связь с периферийными устройствами или работать нестабильно только при включении привода. Иногда электроника исправна, но из-за недостаточного напряжения контроллер не может нормально выполнять свои функции.
Что происходит при скачках напряжения
Электроника автоматики может пострадать во время грозы, аварий в электросети или других переходных процессов. В некоторых системах для защиты применяются предохранители, варисторы, ограничители перенапряжения и другие компоненты.
Защитный элемент иногда выходит из строя первым, фактически принимая на себя воздействие аварийного импульса. В результате после скачка напряжения достаточно заменить соответствующий компонент, но бывает и так, что повреждение распространяется дальше по цепи.
Поэтому простая замена сгоревшего предохранителя не всегда решает проблему. Если новый предохранитель сразу выходит из строя, это может свидетельствовать о коротком замыкании или повреждении другого элемента.
Влага как причина электронных неисправностей
Шлагбаумы обычно устанавливаются на улице, поэтому электронные компоненты работают в условиях перепадов температуры, влажности и образования конденсата. Даже защищенный корпус не исключает вероятность попадания влаги внутрь при повреждении уплотнений или неправильном монтаже кабельных вводов.
Влага приводит к окислению контактов и появлению токопроводящих загрязнений на плате. В результате оборудование сначала может работать нестабильно, а затем полностью отказаться от нормальной работы.
При ремонте электронной части поэтому стоит обращать внимание на состояние корпуса, уплотнителей, разъемов и кабельных вводов. Устранение причины попадания влаги не менее важно, чем замена поврежденной детали.
Ошибки в ПО и обновление
Не все электронные проблемы связаны с физическим повреждением компонентов. Современные контроллеры имеют встроенное программное обеспечение, которое определяет логику работы автоматики. Ошибка конфигурации, некорректные параметры или сбой прошивки могут приводить к поведению, похожему на аппаратную неисправность.
Например, после изменения настроек шлагбаум может неправильно определять положение стрелы, не реагировать на отдельные входы или работать с неподходящими параметрами задержки. Если оборудование недавно подключалось к новой системе контроля доступа, проблема также может быть связана с настройками взаимодействия между устройствами.
Когда помогает обновление прошивки
Если производитель выпускает новую версию программного обеспечения для контроллера, обновление может исправлять известные ошибки и повышать совместимость с периферийным оборудованием. Однако устанавливать прошивку без проверки модели и версии платы рискованно.
Перед обновлением необходимо сохранить текущие настройки, определить точную модификацию контроллера и использовать программное обеспечение, предназначенное именно для этого оборудования. Прерывание процедуры обновления из-за отключения питания также способно привести к серьезным последствиям.
Поэтому программную диагностику лучше проводить после проверки базовых аппаратных параметров. Если на плату вообще не поступает необходимое питание, обновление прошивки проблему, естественно, не решит.

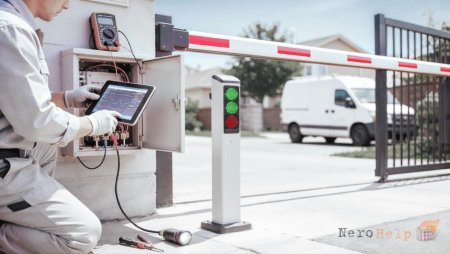

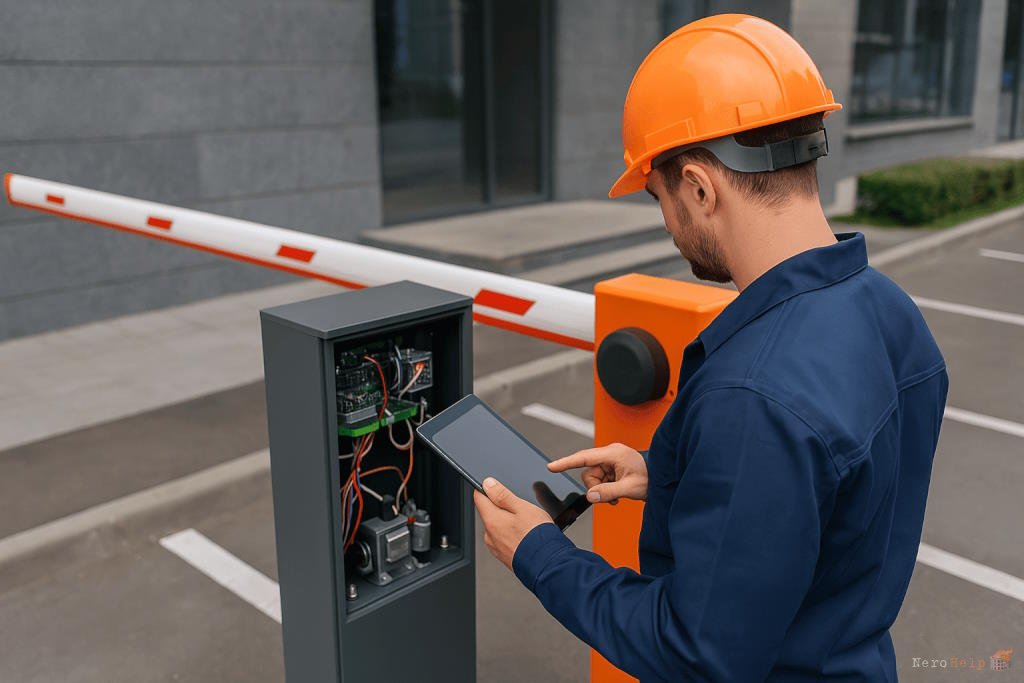

Диагностика неисправной электроники
Правильная диагностика начинается не с замены деталей, а с определения последовательности, в которой возникла неисправность. Например, если шлагбаум перестал работать после грозы, необходимо учитывать вероятность повреждения цепей питания и защиты. Если проблема появилась после подключения нового оборудования, в первую очередь стоит проверить совместимость и правильность подключения периферии.
Удобно двигаться от простого к сложному. Сначала проверяют наличие питания, состояние автоматов и предохранителей, затем — напряжения в основных цепях, разъемы и кабели. После этого можно переходить к контроллеру, датчикам и отдельным исполнительным цепям.
Визуальный осмотр
Первичная проверка иногда позволяет быстро обнаружить очевидную причину. Следы перегрева, оплавленный разъем, окисление, поврежденный кабель или попавшая внутрь корпуса вода уже дают направление для дальнейшей диагностики.
Однако визуальный осмотр нельзя считать полноценной проверкой электроники. Компонент может выглядеть совершенно нормально, но не выполнять свою функцию. Для выявления таких неисправностей применяются измерительные приборы и диагностические возможности самого контроллера.

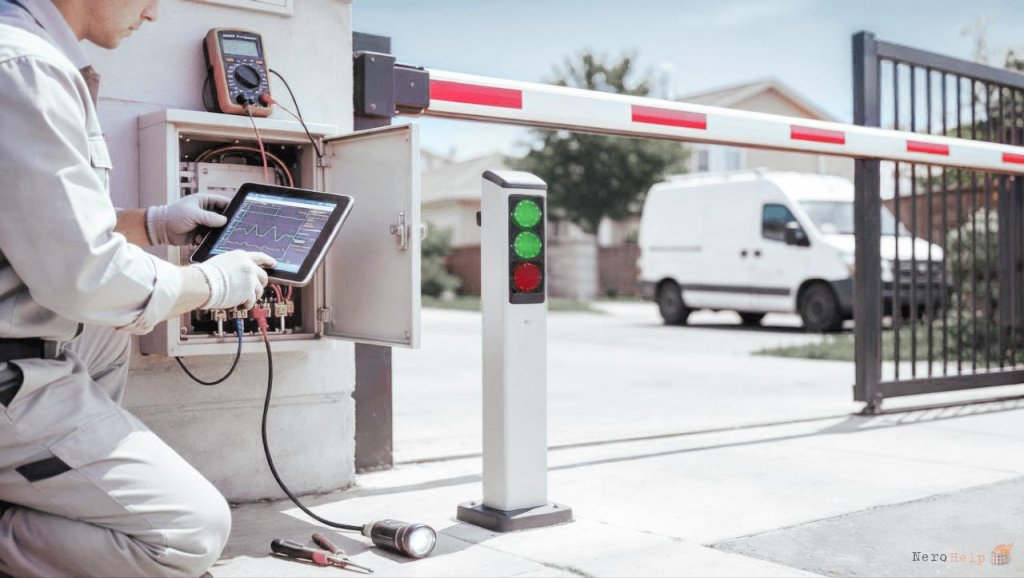

Проверка питания
Одна из самых распространенных ошибок при ремонте автоматики — сразу подозревать контроллер. Между тем неисправный блок питания или плохой контакт способен создавать практически такие же симптомы.
Измерение напряжения в разных точках позволяет понять, доходит ли питание до платы и подключенных устройств. Важно проверять параметры не только в состоянии покоя, но и в момент работы оборудования, поскольку некоторые проблемы проявляются именно под нагрузкой.
Если напряжение заметно проседает при запуске привода, причина может находиться в блоке питания, проводке или цепи нагрузки. В такой ситуации замена контроллера не устранит проблему.
Проверка цепей датчиков
Следующий этап — проверка фотоэлементов, концевых датчиков и других устройств безопасности. Важно убедиться, что контроллер получает от них ожидаемые сигналы.
Полезно изучить индикацию на плате управления и диагностические сообщения, если конкретная модель их поддерживает. Многие современные контроллеры позволяют увидеть состояние отдельных входов, благодаря чему специалист может определить, какой сигнал система считает неправильным.
Такой подход существенно сокращает время поиска неисправности. Вместо последовательной замены всех компонентов можно определить конкретный участок цепи, который необходимо проверять.
Почему не стоит менять компоненты методом проб
Последовательная замена дорогих электронных компонентов без диагностики способна привести к лишним расходам и даже новым неисправностям. Если причиной отказа является короткое замыкание в периферийном устройстве, установка новой платы управления проблему не устранит — она может снова выйти из строя.
Гораздо надежнее сначала определить первопричину, затем проверить связанные цепи и только после этого принимать решение о ремонте или замене компонента. Такой подход особенно важен для шлагбаумов на объектах с интенсивным транспортным потоком, где простой оборудования напрямую влияет на работу системы контроля доступа.
Электроника шлагбаума состоит из нескольких взаимосвязанных узлов, поэтому одинаковый внешний симптом может возникать по совершенно разным причинам. Отсутствие движения стрелы может быть связано с контроллером, блоком питания, фотоэлементом, датчиком положения, проводкой или даже программными настройками.
Наиболее эффективный способ ремонта — последовательная диагностика всей цепи: от питания и защитных элементов до контроллера, датчиков и программного обеспечения. Такой подход позволяет избежать неоправданной замены исправных деталей и быстрее найти реальную причину отказа.
Регулярная проверка состояния электронных компонентов, защита оборудования от влаги и перепадов напряжения, контроль кабельных соединений и своевременное обновление программного обеспечения помогают снизить вероятность внезапных отказов. А если неисправность уже появилась, грамотная диагностика позволяет понять, когда достаточно заменить отдельный элемент, а когда требуется полноценный ремонт или замена платы управления.
