Тестирование материнской платы ASUS Rampage IV Black Edition

В 2011 году Intel жестко разделила мейнстрим и топовый сектор. Для первого она тогда представила платформу Z68 Express и отправила на нее Соте i3/i5/i7 с максимальным набором в четыре ядра и стоимостью до 11 000 рублей. А для «серьезных» покупателей выпустила чипсет Intel Х79 Express, минимумом для которого стали Core i7 с четырьмя блоками, а максимумом — все те же 17, но с шестью ядрами и ценником под 36 000 рублей. Поначалу такое разделение выглядело вполне справедливо и нормально воспринималось как журналистами, так и пользователями. Однако к сегодняшнему дню ситуация сильно изменилась.

Если в золотоносный «мейнстрим» Intel вкладывала все силы, и каждый год, выпуская новые чипсеты, расширяла возможности платформы, то про топовый сегмент в компании как-то забыли. В итоге это привело к тому, что те, кто сейчас хочет приобрести 6-ядерный кристалл, вынуждены покупать платы без встроенной поддержки USB 3.0 и с минимальным количеством SATA Rev. 3. Несправедливо? Именно так и посчитали инженеры ASUS, создавая Rampage IV Black Edition.



На серьезность своего положения плата указывает, что называется, прямо с порога. Огромная упаковка, в которой, как нам кажется, поместятся штуки три ноутбуков, сделана из плотного картона, выкрашена в черный цвет и украшена изображением главного героя Assassin's Creed 4: Black Flag на лицевой стороне (сама игра — внутри). Не подкачала и комплектация. В отдельном отсеке лежат десять кабелей SATA, переходники, облегчающие подключение корпусных проводов, антенна Wi-Fi и сразу четыре моста для сборки конфигураций SLI и CrossFireX.

Впрочем, куда больше впечатляет сама плата. На огромном куске текстолита формфактора ЕАТХ буквально живого места не осталось. Сверху, почти по центру, расположился процессорный сокет LGA2011, а по бокам от него встали по четыре слота DIMM для оперативной памяти типа DDR3-2800 МГц максимальным суммарным объемом в 64 ГБ.

На питание этой группы выделили восемь фаз под кристалл, четыре — под оперативку, еще три — для системного агента, встроенного в камень. Естественно, как и полагается топовому продукту, собрали линии на базе лучших элементов, включающих в себя качественные транзисторы, катушки с минимальными потерями и емкие конденсаторы, готовые к работе при экстремально низких температурах. А это косвенно говорит не только о предрасположенности платы к разгону, но и том, что в штатном режиме она проживет не один год. Поспособствовать этому должна и необычная система охлаждения. Все питающие элементы накрыты необычным радиатором, чья рассеивающая часть возвышается над панелью ввода/вывода и, соответственно, выбрасывает тепло за пределы корпуса.



На безоблачное будущее системы указывают и другие параметры новинки: видеокарт она может принять до четырех штук, и работать они способны по схеме х16+х8+х8+х8, занимая все доступные от кристалла линии PCIe. Тем, кому нужно больше, ASUS предлагает еще и пару PCIe х1, обеспечиваемых дополнительным PCIe-мостом ASMedia ASM1184e. Правда, если вы решитесь собрать QUAD-SLI. воспользоваться их возможностями вряд ли получится — разъемы зажаты между PCIe х16 и будут перекрыты охлаждением видеокарт.

Зато к чему доступ открыт всегда, так это к контактам под жесткие диски. Они встали на правом нижнем краю платы параллельно текстолиту. Благодаря встроенным чипам ASMedia ASM1061 количество SATA Rev. 3 в ASUS увеличили с четырех, доступных самому Х79 Express, до шести штук, а число SATA 2 оставили равным четырем единицам. Тем, кому лениво считать, скажем: всего к Rampage IV BE можно подключить до десяти накопителей, чего должно хватить на создание более чем приличного хранилища. Ну а если этого набора будет мало, дополнительно разрешается воспользоваться парой eSATA Rev. 3 на панели ввода/вывода.

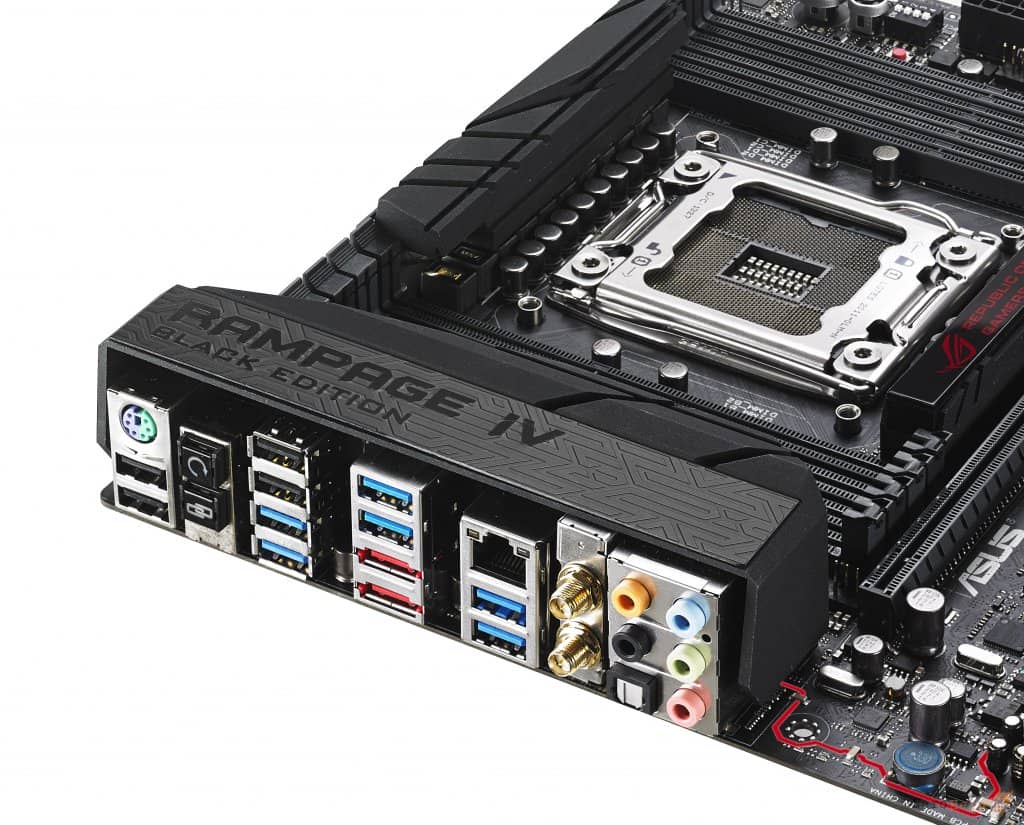

Последняя, кстати, для Х79 Express тоже более чем необычная. Начнем с того, что помимо привычных четырех USB 2.0 здесь есть неподдерживаемые чипсетом порты USB 3.0. На самой панели их стоит шесть штук, и еще два можно подключить через дополнительную планку (покупается отдельно) или вывести на лицевую часть корпуса. Для реализации такого функционала ASUS опять пришлось прибегнуть к сторонним чипам — трем ASMedia ASM1042 и одному распараллеливающему ASMedia ASM1074. При этом каждый разъем получил функцию USB 3.0 Boost, подключающую протокол SCSI и, в теории, увеличивающую пропускную способность 81,7 раза. Плюс к этому при помощи технологии Al Charger+ разрешается увеличить питание на выбранном порту и тем самым заставить заряжаться iPad, не приемлющий ничего, кроме розетки на 220 В.

Раз уж заговорили о питании, здесь же отметим, что на Rampage IV BE есть еще и порт USB ROG Connect, на который энергия подается независимо от того, включен компьютер или нет. И хотя главное назначение этого разъема — управление системой, использовать его для ночной зарядки сотовых или плееров — милое дело.


Не подвел в Rampage IV BE и звук. Встроенный контролер SupremeFX позволяет по аналогу подключить до восьми каналов, а также использовать цифровой S/PDIF. Причем, в отличие от стандартных материнок, у него есть усилитель наушников, способный раскачать мониторы сопротивлением до 600 Ом. В качестве бонуса ASUS добавила в SupremeFX получитерскую функцию Sonic Radar. Она выводит поверх игры реальный радар, на котором отмечается, с какой стороны пришел звук. И пусть работает система не особо точно, но приспособить ее к военным действиям в Battlefield 4 не проблема. Поможет с последними и набор для связи с внешним миром.

Порт LAN поддерживается чипом Intel 82579V и позволяет перераспределять потоки, отдавая приоритет нужным вам программам — например, играм. Очень интересно оформлена и беспроводная связь, состоящая из модулей Bluetooth 4.0 и Wi-Fi 802.11ас. Для работы они требуют подключения антенны на задней панели и предлагают весьма необычный функционал через приложение Wi-Fi Go!.

Для начала, через утилиту Cloud GO оно может объединить все используемые на компьютере облачные сервисы (Dropbox, Google Drive, ASUS WebStorage), тем самым избавив от бесконечного переключения между разными интерфейсами. Еще одна нетривиальная штука — Remote Desktop, открывающая доступ к управлению компьютером через планшеты и мобильные устройства. Причем последним для этого даже не надо находиться с ПК в одной сети — общаться с домашней системой можно хоть на другом конце мира, используя мобильную связь. А при помощи File Transfer попутно еще и выгружать (или, наоборот, отправлять) с ПК любые нужные вам файлы. Ну и, конечно, не обошлось в Wi-Fi GO! без такой функции, как DLNA, превращающей систему в медиасервер, умеющий транслировать видео на поддерживающие данную технологию телевизоры или проекторы.



Впрочем, богатство чисто пользовательских функций в Rampage IV BE лишь одна из сторон платы. Вторая ее ипостась — разгон и мировые рекорды. При виде количества предлагаемых в местном UEFI параметров теряются даже прожженные жизнью оверклокеры. Перенастроить можно буквально каждый элемент системы, начиная с точечного выставления частоты, напряжений и режимов контроллера литания и заканчивая третьестепенными таймингами памяти. Нужно ли такое обычному пользователю — тот еще вопрос, но то что на соревнованиях подобная гибкость позволяет добиться невероятных результатов, не подлежит сомнению. Достаточно заглянуть в какую-нибудь таблицу мировых рекордов и посмотреть, как профессионалы своего дела выжимают из кристаллов Intel по 6 ГГц и поднимают частоту памяти выше 3200 МГц.

Естественное, делается это не в домашних условиях, под боксовым кулером Intel, а под жидким азотом и постоянным контролем, для которого ASUS предусмотрела массу входов на плате. Начнем с того, что по верхней правой кромке текстолита стоит площадка для замера текущих напряжений, а рядом расположился экран с POST-кодами. Впрочем, пользоваться им для наблюдения за системой вовсе не обязательно — есть другие, куда более продвинутые методы. Во-первых, к USB ROG Connect на панели ввода/вывода можно подключить ноутбук и считывать все показатели через него. Во-вторых, в комплекте с материнкой идет специальная ROG ОС Panel, открывающая доступ ко многим параметрам компьютера.


Выполнена панель в виде отдельной пластиковой коробочки и отдаленно напоминает первые планшетные коммуникаторы. Сверху расположился небольшой поворотный экран в окружении четырех кнопок, а снизу — площадка с восемью клавишами и скрытая крышкой контактная группа, позволяющая подключить четыре вентилятора и две термопары, а также отправить систему в состояние «медленной загрузки» или «паузы». Работать ОС Panel может в двух режимах. Один, Extreme, разрешает контролировать температуру кристалла и отслеживать и менять его напряжение и частоту.

Другой, Normal, превращает панель в реобас и открывает доступ к управлению вертушками. Причем в этом положении панельку можно установить в стандартный 5,25-дюймовый отсек корпуса.

Конечно, есть в Rampage IV BE и более простые методы разгона. Так, в самом UEFI для всех процессоров Intel зашиты пресеты, позволяющие на автомате поднять частоту до выбранного вами значения. Поддерживаются и профили ХМР для памяти, избавляющие от возни с напряжениями и таймингами. А для тех, кто все же захочет самостоятельно повозиться с настройками, наготове второй BIOS, позволяющий откатиться на стандартные параметры, если что-то пойдет не так.


Что же касается непосредственно сборки системы на основе Rampage IV BE, тут ничего особо интересного не расскажешь. Если не считать, что видеокарты перекрывают слоты РС1е х1, ни одного недостатка у материнки мы не обнаружили. Наш Cooler Master V6 без проблем встал над Core i7-4960X, а планки памяти Kingston HyperX Predator вольготно расположились рядом с сокетом. Не возникло у нас вопросов и к стабильности работы. Оперативка с легкостью завелась на родных частотах, а кристалл нажатием буквально пары клавиш удалось поднять с 3,6 до 4,5 ГГц и провести его через 20-минутый тест Unpack.

Кто-то скажет, будто не стоит все это 18 000 рублей, но надо понимать. Rampage IV BE — уникальная плата, в которой инженеры воплотили все самые современные технологии, доведя чипсет Х79 Express до идеала. Плюс стоит помнить, что материнка также создавалась как профессиональный инструмент для оверклокеров, поэтому в повседневной жизни должна обладать недюжинным запасом прочности, гарантирующим компьютеру долгие годы работы.
