Кабельная система офиса: третий этап работ – тип наклеек и суммарная стоимость материалов
Содержание:
1. Типовая ситуация и типовые ошибки;
2. План действий. Первый этап работ;
3. Второй этап работ - логика будущей маркировки;
4. Третий этап работ – тип наклеек и суммарная стоимость материалов (Вы читаете данный раздел).
На следующем этапе выбирался тип наклеек и рассчитывалась суммарная стоимость расходных материалов. Для печати на принтерах BRADY выпускаются виниловые наклейки, нейлоновые метки, термоусадочные маркеры, самоламинирующиеся наклейки различных размеров и цветов, но в данном случае подходили не все варианты. Так, например, кабели уже заделаны, поэтому термоусадочные трубки, несмотря на их удобство и долговечность, использовать было нельзя. Предпочтение отдали виниловым наклейкам шириной 19,05 мм, причем печать идентификатора на одной и той же наклейке производилась несколько раз — одинаковые строки одна под другой, чтобы метка была видна с любой стороны кабеля. В отличие от канцелярских наклеек, такая маркировка не отклеится, не отлетит, не сотрется и не выцветет со временем.

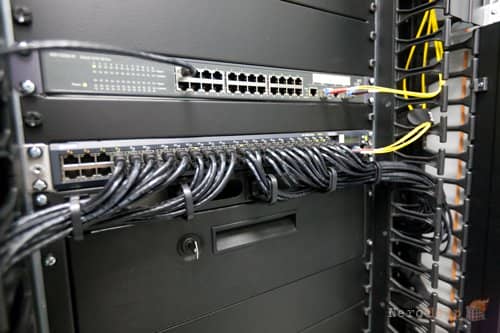

Для портов в телекоммуникационной, где установлены коммутационные панели обычной емкости с достаточным пространством для маркировки, были выбраны виниловые наклейки шириной 9,53 мм. Из соображений экономии тот же картридж затем использовался для маркировки портов на рабочих местах, надписи получились крупными и хорошо читаемыми. Если бы над портами панелей доступное место было ограничено (а в будущем не исключена дополнительная установка таких панелей), пришлось бы взять ленту шириной 6,35 мм. В принципе, тот же картридж подходил и для печати маркировки рабочих мест, но максимально возможный размер шрифта в этом случае оказался бы меньше — специалистам следует учитывать этот нюанс.

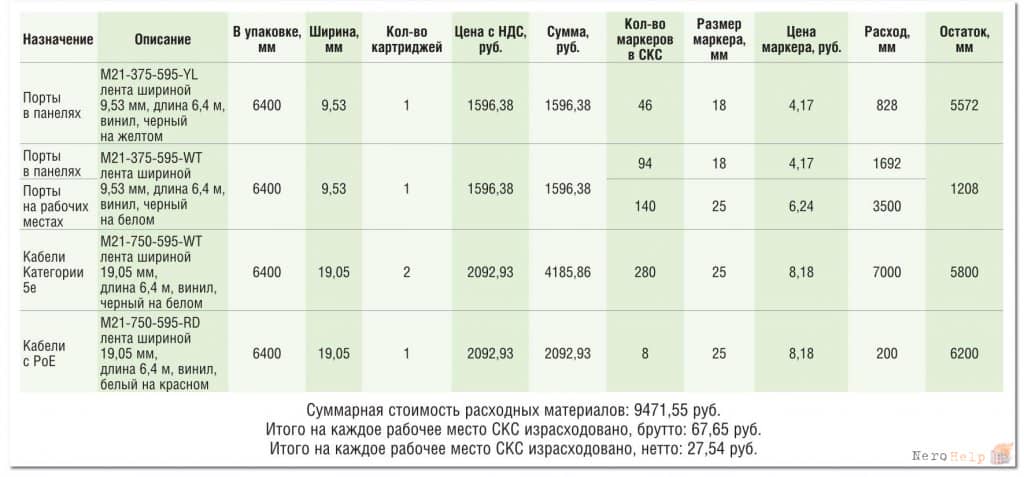

Расчет количества и суммарной стоимости расходных материалов для маркировки
Поскольку порты панелей обозначались в соответствии с идентификаторами на рабочих местах, они пронумерованы не подряд. Чтобы облегчить обслуживание, для печати маркировки использовали ленты белого и желтого цвета. Это позволило визуально выделить группы портов, ведущие в одни и те же помещения. При дальнейшей эксплуатации системы цветовая дифференциация поможет сетевому инженеру быстрее находить нужные порты. Специалисты осознанно пошли на дополнительные расходы (см. Таблицу выше), приобретя кроме кар-триджа белого цвета еще один — желтый: расходы возросли незначительно, а легкость визуальной идентификации позволит экономить время на протяжении всего срока функционирования системы. Оставшиеся расходные материалы пригодятся для других полезных целей, тем более что принтер позволяет печатать надписи на русском языке.
Следует отметить, что не у всех производителей и не для всех моделей принтеров предусмотрено большое количество маркировочных материалов и цветов. В структурированных кабельных системах чаще всего используется печать черным на белом фоне методом термопереноса. Однако выбор разных цветов способен существенно облегчить работу системных администраторов, да и телекомму-никационные стандарты не случайно рекомендуют применять цветовое кодирование, так что не стоит отказываться от этой возможности.
Более широкие наклейки с символами TR-, напечатанными крупным шрифтом, были размещены в левой стороне каждой панели, в этом случае потребности в разных цветах не возникло. А вот в кабинетах сотрудников и коридорах выбор цвета маркировочных надписей производился с учетом эстетических соображений, обеспечения четкой видимости, а также особой роли некоторых портов в системе. Так, помимо черной печати по винилу желтого и белого цвета, для всех портов, к которым подключены точки доступа Wi-Fi, использовались крас-ные наклейки с печатью белым шрифтом, чтобы особым образом выделить оборудование, к которому подведено питание PoE на 48 В.
Поскольку материалы использовались разные, наклейки распечатывались порциями, для чего приходилось периодически переустанавливать картриджи разного типа. На большом объекте на это ушло бы много времени, и, вероятно, правильнее было бы при-обрести стационарный высокопроизводительный принтер, ограничиться как можно более узким диапазоном материалов для печати и подготовить список идентификаторов на компьютере с помощью специализированного программного обеспечения. Однако в условиях офиса на 140 портов необходимое количество наклеек вполне можно напечатать на портативном принтере. Смена картриджей не вызывала неудобств, поскольку при установке картриджа принтер автоматически распознает тип и формат наклеек. Оставшиеся расходные материалы были использованы для печати предупреждающих надписей для персонала — например, чтобы в кофейный аппарат насыпали только зерна, а не растворимые гранулы или чтобы сотрудники знакомились с инструкцией перед началом работы с оборудованием. Подобные объявления встречаются в любом офисе, но в данном случае они еще и выполнены на стойком материале, не подверженном отклеиванию, выцветанию и истиранию (см. Рисунок ниже).
Фотографии офисных надписей
Поскольку материала в картриджах осталось довольно много (см. Таблицу выше), в перспективе рассматривается возможность использования ленты шириной 19,05 мм для печати штрихкодов — такая функция у принтера есть. Нанесение штрихкодов, к примеру, на активное и пользовательское оборудование может существенно облегчить проведение инвентаризации. Кроме того, всегда полезно иметь запас маркировочного материала на случай расширения системы или перенумерации комнат/портов. Остатки красного картриджа в будущем могут использоваться для маркировки системы электропитания и оборудования в щитовой.
Задача сертификации кабельной системы в рамках данного проекта не ставилась, однако после завершения маркировки система приобрела законченный вид и ее тестирование на соответствие требованиям конкретной категории можно провести в любой момент.
Итого на все работы по маркировке кабельной системы было затрачено четыре выходных дня по 6-8 ч. Израсходовано 140 наклеек для панелей (46 желтых, 94 белых), белые наклейки для портов на рабочих местах и в коридорах, белые наклейки для кабелей и красные для оборудования, получающего питание РоЕ. Как оказалось, одного белого картриджа достаточно для маркировки и рабочих мест, и портов в коммутационных панелях, причем он был израсходован не полностью. Лишь для маркировки кабелей потребовалось приобрести два картриджа, при этом во втором осталось много материала, как и в цветных картриджах. Это оставляет широкие возможности для маркировки других систем и оборудования в офисе. Расчеты показали, что при учете полной стоимости всех приобретенных материалов затраты составят 67,65 руб. на порт, а если учесть только то количество, что было реально израсходовано, — 27,54 руб. на порт. В условиях жесткой экономии итоговый результат можно снизить еще больше, однако тогда придется отказаться от дополнительных цветов. Специалистам рекомендуется всегда учитывать важность цветового кодирования для последующей эксплуатации системы. Приведенный метод расчетов позволит принимать решения о выборе расходных материалов обоснованно, исходя из конкретных потребностей системы и доступных финансовых средств.
