Самые важные IT-вопросы, на которые вы хотите получить ответы. Часть IV
Содержание:
1. Часть I;
2. Часть II ;
3. Часть III;
4. Часть IV (Вы читаете данный раздел);
5. Часть V ;
6. Часть VI ;
7. Часть VII;
8. Часть VIII .
Что требуется для использования Network Virtualization с Hyper-V?

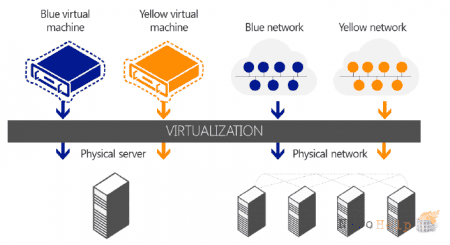

Сетевая виртуализация Network Virtualization, реализованная в Windows Server 2012, предоставляет ряд важных возможностей.
• Полная изоляция виртуальных сетей друг от друга.
• Отделение используемой в виртуальной сети схемы IP от физической сетевой инфраструктуры, что дает возможность виртуальным сетям задействовать схемы IP, несовместимые с физической инфраструктурой сети, а также позволяет виртуальным подсетям охватывать различные физические местоположения. Разные виртуальные сети могут использовать одну и ту же схему IP. Для лучшего понимания ситуации можете распечатать выбранную схему на плоттере - для этого идеально подойдет бумага Lux-Paper (http://nicom-spb.ru/shop/bumaga/bpinm/).
• В Windows Server 2012 R2 добавлен встроенный шлюз, который открывает возможность соединения виртуальных сетей с другими сетями, используя ретрансляцию (если схема IP-адресации, применяемая в виртуальной сети, совместима с физической сетью), NAT (если схема IP несовместима) и соединение типа «сайт-сайт».
• Полностью программная настройка устраняет необходимость в обслуживании зачастую сложных схем VLAN и снимает ограничения аппаратного обеспечения сети.
Для использования Network Virtualization существует ряд требований:
• Необходим Hyper-V 2012 или более поздней версии (предпочтителен 2012 R2).
• System Center Virtual Machine Manager 2012 SP1 и более новые версии (требуется 2012 R2, если у вас 2012 R2 Hyper-V).
• Виртуальные коммутаторы на хостах Hyper-V должны быть созданы через SCVMM как логические коммутаторы.
Распределение IP-адресов хостам Hyper-V

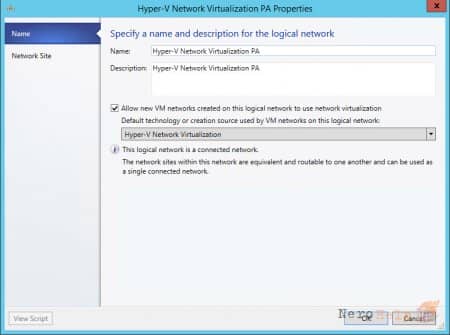

• Должна быть создана логическая сеть, которая дает возможность использования сетевой виртуализации. Эта логическая сеть должна иметь действующую сетевую настройку и пул IP-адресов, который служит для распределения IP-адресов хостам Hyper-V, участвующим в размещении виртуальных машин в виртуальных сетях (Provider Addresses PA) (см. скриншот выше).
• Необходима созданная сеть виртуальных машин VM Network, настроенная на использование сетевой виртуализации и имеющая подсети, добавленные к ней.
При выполнении всех этих требований вы можете задействовать сетевую виртуализацию. Обратите внимание, что технически реализация сетевой виртуализации возможна и без SCVMM, но это очень сложно. Существует три главных преимущества сетевой виртуализации:
1 .Данные: реальная передача между хостами, что является функцией Windows.
2. Контроль: обмен политиками и маршрутизацией для трафика между виртуальными машинами в виртуальной сети. Это комбинация SCVMM и сервера Windows. Представьте себе, что перемешается виртуальная машина. Все хосты Hyper-V нужно обновить, для того чтобы они знали, что виртуальная машина сейчас на другом хосте Hyper-V, а трафик на ту виртуальную машину должен быть маршрутизирован соответствующим образом.
3. Управление: его выполняет SCVMM.
Конечно, действия в SCVMM могут выполняться с использованием PowerShell, но это может потребовать большого количества операций согласования, особенно при перемещениях виртуальных машин между хостами.
